- 凈化工程施工技術交底方案
- 發布時間：2019-09-20 來源：
-
凈化工程施工技術交底方案
一、 現場用水用電
施工用水用電由業主提供，線管布置服從業主的總體安排。
二、 現場管理
施工區域內設專門堆放垃圾區域，定期清理、清掃，保持現場整潔，衛生?，F場臨時的設置與管理嚴格按照有關規定執行。
三、 設備安裝施工
● 安裝施工程序：
1基礎驗收
2設備驗收
3設備安裝找正
4設備精確找平找正
5設備清洗檢查
6設備試車
● 設備安裝要點
1設備的開箱檢查：根據設備清單，說明書，合格證，檢驗記錄和必要的裝配圖和有關型文件核對型號，規格以及全部零部件。表面檢查無缺損和銹蝕情況
2設備的基礎尺寸，位置等應符合圖紙要求。
3平面位置安裝基準線對基礎實際軸線允許偏差不得超過圖紙要求。
4安裝時，設備的連接管口與其開口的地方的封閉不能拆掉，以免雜物進入到設備內部。
5檢查設備不應有缺件，損壞和銹蝕現象。
6設備的單車試車
試車前，電的儀器及保護連鎖應具備使用條件，水冷系統應符合要求。
試車中，最關鍵的是按照設計要求檢查溫度，壓力，震動三個最主要的安裝質量標準，單機試車中必須達到試車要求。
試車結束后應及時完成下列工作：斷開動力電源，拆除試車的臨時設備，整理試車運轉記錄。
四、 電氣工程
（一） 施工準備
施工負責人組織施工班組認真熟悉圖紙，吃透設計意圖，對設計中的問題與設計建設及監理單位聯系，使問題能夠及時解決，并做好圖紙會審記錄。
進廠設備和材料應有保證書和產品合格證書，并經認可合格后方可使用，和設備供貨的有關試驗報告，安裝實用化說明書，備品備料等并按程序進行開箱檢查，經甲乙雙方認可合格后方可進行安裝，保管好隨設備帶來的相關資料。
（二） 主要項目施工方法
1電纜敷設
⑴動力配電電纜敷設在電纜橋架、托盤上。
⑵在吊頂內敷設電纜，應使用特制U型卡箍，在平行敷設時不得斜線敷設。
2線管敷設
⑴鍍鋅鋼管，暗配在混凝土內應盡量減少大角度的彎曲，管子連接處做密封處理。
⑵管路彎曲處不應有褶皺、凹穴和裂縫。
⑶在吊頂內電管應排列整齊，固定點的距離均勻，并使用專用的卡子。
⑷鋼管進入開關盒配電箱時暗配管用電焊固定露出盒口小于5mm在薄壁板墻內應采用35mm厚的開關盒。
⑸管內穿線的面積不應大于管內面積的40％，管內應加密封圈，護口。
4特殊安裝
⑴在潔凈區燈具，開關，配電箱安裝應注意：開關及小型配電箱應用吊頂密封膠密封，以保證潔凈區的潔凈度要求。
⑵所有進入潔凈區的電管均用密封膠泥在兩惻封口。
五、凈化空調工程施工方案
（一）空調安裝工程施工工藝流程
（二） 凈化空調風系統主要施工方法
2 風管的制作與安裝
（1）采用法蘭連接方法進行風管制作安裝，按以下步驟施工
（2）技術要求
①制作時不得損壞鋼板鍍鋅層，對咬口、折邊、鉚接等損傷處應涂刷環氧樹脂。
②風管不得有橫向拼接縫，盡量減少縱向拼接縫，風管底邊寬度≤800時不得縱向拼接，1800以內只應有橫向拼接縫，2600以內只應有兩道拼接縫，縱向拼接縫應互相錯開。
③風管咬接口處涂密封膠。
④風管內表面必須時光滑平整，不得在風管內設加固框及其他凸出物，加固方法是在風管外加角鋼框，大小與法蘭相同，鉚釘周圍涂密封膠密封。風管大邊大于800長度在1200以上均要加固。
⑤風管法蘭密封墊片采用彈性好，不要透氣，不產塵材料厚度不小于5mm，密封墊應盡量減少接頭，如接頭應采用企口或階梯結構，密封墊與法蘭應采取可靠膠粘，不得隆起，脫膠，其邊應保持內壁平齊。
⑥風管法蘭螺栓應均勻緊固并做鍍鋅處理螺栓檢舉應小于100mm
⑦風管部件如閥門，消聲器，風口應處理油污。檢查緊固件、傳動件是否松動，其閉是否正常，并要正確確定氣流方向。
⑧風管的吊架間距，防冷橋措施，安裝斜度等均應按照國家有關規范實施。

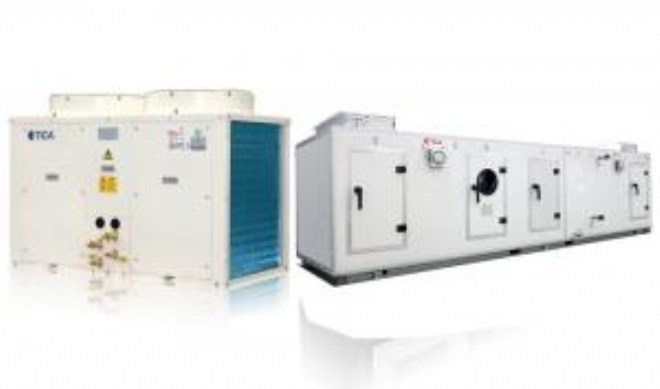

五、凈化空調系統組合式空調器安裝：
（1）安裝前應檢查產品合格證，理解安裝說明書，熟悉各功能段的安裝設置
（2）檢查安裝基礎的強度，坐標位置，大小，標高及水平度，以減少因傾斜引起的運轉噪聲和振動。
（3）對設備內部進行清洗，擦拭清除塵雜物和油污。檢查送回風機是否有雜物，手動旋轉葉輪時是否有異響。
（4）檢查設備各檢修門是否平整，啟閉是否正常，密封是否脫落，關門檢查箱體是否有漏光，空調允許漏風率不大于2％。
（5）檢查設備內表冷器是否有明顯損壞，隨機配套風量調節是否啟閉正常，對表冷器碰歪的翅片應以校正。
（6）空調器送回風風口與風管連接處應采取柔性連接。
（7）設備運轉前應檢查機內初中效過濾器是否有明顯洞孔，松脫。
六、裝飾工程施工方案
本工程的裝飾工程主要為潔凈區內的吊頂、隔斷，采用50mm厚的夾心鋼板，與其他裝飾工程不同之處在于他有潔凈方面的要求，因此下面將重點敘述。
（一）吊頂施工
1、吊頂工藝流程：
2、 吊頂安裝
安裝吊頂要依據設計圖中頂柵內空調通風確定，排放吊桿預先在地面上找出十字交叉線，作為裝修及通風專業的控制線，這樣避免了吊桿和主龍骨與通風空調等專業管線發生矛盾。
吊桿采用φ8全絲鍍鋅圓鋼，用膨脹螺栓同結構頂棚固定。
3、 主次龍骨安裝
主次龍骨安裝均需考慮通風管線及燈具位置，當與其發生矛盾時，該部門龍骨做加強處理。主龍骨接頭處需使用連接件，且接頭相互錯開500MM以上，吊掛件必須用螺線擰固，主龍骨和吊桿必須在同一豎直面，要保證一定的起拱度，通過螺桿上的螺栓調節達到，邊龍骨用射釘固定。
4、 彩鋼夾芯板安裝
安裝夾芯板前應符合下列條件：一是所有龍骨都已調整完畢；二是吊頂內風、水、電管道安裝并調試完畢。板材應在無應力狀態下固定，防止出現彎棱凸棱現象，長板應沿縱向次龍骨敷設，自攻螺釘固定，釘眼做防腐處理。

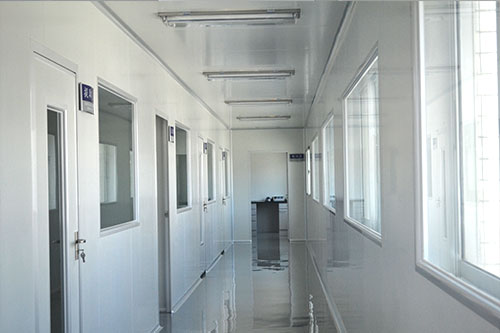

（二）彩鋼夾芯板隔墻施工
1、施工工藝流程
2、夾芯板隔墻安裝
（1）放樣前先將室內地板清理干凈，防止放樣施工線消失。
（2）沿施工線安裝隔墻地軌，以膨脹螺絲釘或射槍釘釘在地板上固定
（3）安裝隔墻水平調整器，加封蓋板。
（4）安裝天花軌道，以螺釘鎖定天花龍骨。
（5）安裝隔墻支撐龍骨
（6）將隔墻庫板放置于地軌、天軌槽內配以壓條、螺釘固定，密封膠密封或壓條內置以密封帶。
（7）拆除隔間板墻板防護膜。
（8）清潔、驗收。
（三）施工要點：
1、彩鋼夾芯板吊頂及隔墻安裝及密封注意事項
a彩鋼板組成的大面積隔斷，其組裝縫隙主要位于壁板相互之間，它與頂棚、地坪以及承重墻的連接處。隔斷之間一般采用承插槽口結合，故在槽口中襯墊薄層海面橡膠，安裝時壓緊。隔斷與頂棚、地坪之間通過上下槽軌連接；槽軌固定在頂棚或地坪上，壁板插進槽內。槽軌與隔斷均屬機械加工件，配合較緊密。但槽軌與頂棚、地坪之間應墊海綿橡膠，以調整施工中結合尺寸的誤差和密封。當頂棚為輕骨架頂棚時，結合縫按頂棚陰角構造處理。當平面組合尺寸出現與標準件不符合時，在盡端可使用不規則的插入體，他與墻體之間除用海綿橡膠墊片壓緊外，宜加一條表面遮蓋物。
b、安裝前對土建大空間必須清掃，以便就位，拼裝在潔凈的環境中進行，以免對配件、材料造成污染、損壞。
c、各種構配件和材料應存放在清潔的房間，室內應干燥，地面應平整。堆放前地面應鋪放防潮膜。其上嚴禁堆放其他物品，并有防潮、防水、防銹、防塵設施。
d、安裝前應檢查地面是否平整，其不平度不應大于0.1％
e、壁板安裝前必須嚴格放線，校準尺寸，墻角應垂直交接，防止積累誤差造成壁板的傾斜彎曲。施工時應先進行吊桿、錨固件等的施工，以使其與主體結構、地面牢固連接。吊掛錨固件的位置嚴格按設計位置設置。壁板的安裝應隨時校正尺寸，誤差較大的應調整更換，防止不閉合，扭曲。壁板的垂直度應用2m托板和直尺檢查，不垂直度不大于2％。
f、吊頂應按房間寬度方向起拱，以保證吊頂受力后保持平整、無塌陷。吊頂與墻體周邊的交接應嚴密，沒有大的起伏。
g、構件和材料開箱啟封應在清潔的環境中，應嚴格檢查其規格和完好程度，不合格或損壞的構配件嚴禁安裝。安裝過程中不得撕下墻板表面塑料保護膜，嚴禁撞擊、踩踏板面。
h、需要粘貼面層的材料、嵌填密封膠的表面和溝槽應鏟除雜質，清洗擦拭干凈。防止面層材料虛貼起拱，大面積的鋪貼時宜用洗滌劑清晰，確保施工質量。接縫應按說明書或設計要求進行處理，安裝縫隙均應用密封膠密封。
i、嵌于墻、地面內的凹槽應先用無齒鋸切割，再行剔除，以免損壞墻面，地面。
2、電器具與送風回風口密封
配電箱、接線盒、開關盒、插座盒與墻體的封堵，是潔凈室施工中應該特別注意的部位，安裝時采用單組分型的發泡劑進行現場封堵。電線與穿管之間的密封采用膠泥堵塞。
3、門、窗縫隙的密封
（1）門窗縫隙的種類
有三大類：Ⅰ類是框的組合拼裝和框與門洞口的安裝縫隙。Ⅱ類是窗與開啟扇之間的搭接縫隙。Ⅲ類是玻璃的安裝縫隙。這三類中Ⅰ、Ⅲ類屬于固定縫隙，第Ⅱ類屬于活動縫隙
（2）固定縫隙的嵌堵
門窗框料同彩鋼板之間應牢靠固定，在縫隙內壓力大的一側嵌堵天然橡膠窗封條，然后雙面打膠密封。
（3）活動縫隙的密封
本工程采用平開門，平開門扇縫隙的密封選用成型斷面的彈性材料作為密封條，固定墊封在縫隙處，將小斷面成型的彈性密封條敷設在門框的隱蔽凹槽部位，再借門扇的關閉壓緊，密封條優先選用天然橡膠，且閉合成圈。送風口四周均采用密封膠封堵嚴密。
山東愛德凈化工程股份有限公司作為國內較具實力的凈化工程公司，有專門項目部負責食品車間凈化、化妝品車間凈化、印刷包裝車間凈化、電子無塵車間凈化的設計、生產、安裝和調試。公司集專業方案設計團隊、健全配套產品渠道、專業系統施工隊伍、完善的售后服務于一體。具備國家建設部門頒發的相關施工資質；擁有一支經驗豐富的工程技術研發團隊；憑借多年來在凈化領域的專業積累，并結合國內多家工程施工管理實踐，為國內客戶提供全面優質整體凈化系統技術支持。如果您想了解更多關于車間凈化施工的信息，歡迎和項目部工程人員進行詳細溝通。欲知更多醫療凈化行業知識，敬請關注微信公眾號：Aide-188（愛德凈化供氧）
手術室凈化?車間凈化?實驗室凈化?愛德凈化—山東愛德凈化工程股份有限公司
- 凈化工程施工程序與施工方案
- 發布時間：2019-09-20 來源：
-
凈化工程施工程序與施工方案：
（一）施工程序
由于凈化空調工程對施工成品要求較高，其主要是密封性和潔凈要求。所以在施工程序上要嚴格工藝紀律，協調好土建、裝飾、安裝等專業的配合。施工程序按下列流程進行.
（二）施工要求和技術措施
本潔凈空調工程除按《通風與空調工程施工及驗收規范》（GBJ243—82）和《通風與空調工程質量檢驗評定標準》（GBJ304—88）規定施工要求外，還必須按照《潔凈空施工及驗收規范》進行施工。
本工程要求最終系統的潔凈為每1m3
空氣中含≥0.5μm粒子不大于35×10000和35×100000個,≥5μm粒子不大于2500～25000個。系統的嚴密性為漏風率≤2%（風管系統要求漏光法試驗，本工程采用要求更高的漏風測試來代替）。
為了達到以上要求，制定以下施工技術措施：
1、為達到潔凈度要求
（1）風管制作在廠房內進行，以免長途運輸使風管不易保潔。
（2）風管制作需一個潔凈的施工場地，如在廠房制作，需門窗及屋面防水，地面混凝土完工后進行制作施工。
（3）加工風管用的鍍鋅板必須為優質板，加工前鍍鋅板必須用鍍鋅板必須用洗滌劑清洗、擦凈、干燥后使用。世紀星介紹如鍍鋅板表面起泡脫掉，需刷磷化底漆及鋅黃底漆各一遍，調和漆兩遍（洗滌劑需用中性，并先做試驗，合格后再用）。
（4）制作場地潔凈，垃圾經常清掃，制作時手套不許有油污，鍍鋅板、風管不許在地面拖行，不準穿著鞋踏上已清掃干凈的鍍鋅板面。
（5）制作法蘭吊裝、風機座時，切割、除銹、焊接和風管制作場地隔開，鐵件刷油干燥后才能進行裝配、安裝。
（6）小風管合口后需用塑料布封住兩端，碼放在清潔的場地，安裝時運入現場后再拆封口，大風管安裝前再次清潔干凈后進行安裝。
（7）風管安裝用支吊架，打孔和預留洞修整應在風管運入安裝現場前進行。
（8）擦拭風管和鍍鋅鐵皮不準用易掉棉絲的織物，需用較牢的棉布。
（9）工具、機具、工作服、手套要保持清潔。
山東愛德凈化工程股份有限公司擁有雄厚的技術實力和施工經驗，根據需潔凈場所的不同，利用專業設備，形成不同等級的潔凈標準空間，打造最適宜的生產和工作環境。目前，和眾多企業建立著緊密合作的關系，是值得信賴的專業凈化工程實施者。欲知更多醫療凈化行業知識，敬請關注微信公眾號：Aide-188（愛德凈化供氧）

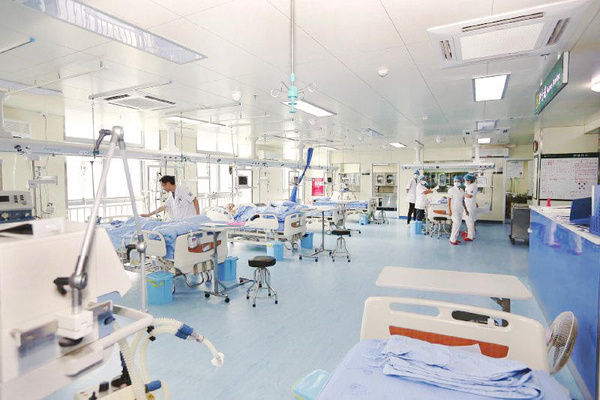

- 重癥監護病房ICU的設計規范
- 發布時間：2019-09-17 來源：
-
重癥監護病房ICU的設計規范：
一、ICU整體計劃和各區域設計
A、預先規劃ICU模式（綜合或多單元模式）、床位數量（推薦多單元ICU的每個單元8-12張床位）、探視探訪制度、設備需求（護士站數量、儲物間數量、設備數量、員工數量、管理和繼續教育需要等）。
B、ICU應實行控制出入制度。不允許出現穿行、自由出入ICU的情況。物品供應和醫務人員通道必須與探訪通道分開。
C、地理位置盡可能選擇在采光、通風良好處。
D、與電梯、急診室、手術室、放射科、實驗室盡量接近。
1、患者區域的設計
A、病房的分布必須使患者被安置在工作人員任何時間可直接目視范圍，特殊情況下為間接目視（通過可視監測器），以保證日常和緊急情況下的患者安全。
B、zui佳設計為從中心護士站可直接目視患者，多單元模式下為分護士站可直接目視管理范圍內患者。
C、滑動的玻璃門和隔斷應滿足上述要求并有利于緊急情況下迅速進入房間。
D、患者呼叫信號、監護設備報警信號和鈴聲可能惡化ICU內的休息環境，某些情況下可能引起投訴。應設定在合理范圍（國際噪音會議推薦在緊急治療區域白天不得超過45分貝，傍晚40分貝，夜晚20分貝。大多數醫院該區域噪音水平為50-70分貝）。
E、地面覆蓋物應選擇可吸音材料，并考慮感染控制、清潔維護、設備移動的需要。天花板和墻壁應選擇高吸音材料和結構。柜子、玻璃門、非直對的房門設計均有利于消除聲音傳導和折射，減低噪音水平。
2、中心站
A、中心護士站應提供舒適的工作條件，能滿足全體員工的工作需要。如果為分護士站，每個護士站應能提供大部分中心護士站的功能。
B、提供充足的照明、墻壁鐘。有自動化辦公條件的應提供足夠的空間放置計算機和打印機。應為醫生和護士提供足夠的工作平面和座位。提供充足的文件架放置全部常用醫療文件，方便工作人員隨時取用。
3、X線閱片區域
應提供閱讀和儲存影象資料的區域，有適當尺寸的閱片燈箱和明亮的光源。
4、工作區域和儲物間
A、應設置在ICU內或緊鄰ICU，可設置壁櫥存放監護設備。
B、搶救車和除顫器放置在可迅速移動的位置。
C、設立單獨的配藥區域，包括冰箱、可上鎖的柜子存放控制藥品、帶冷熱水的水槽。面積至少4.5m2。有足夠的臺面便于準備藥品，有足夠的柜子儲存藥品和器具。
D、如果是可關閉的房間，應有透明的玻璃墻，可以在準備藥品期間觀察到患者，以及確保只有準許進入的人員在內。
5、接待區
A、每個ICU應設置接待區以控制來訪人員進入ICU內。理想位置是每位進入ICU的來訪人員都要經過該區域才能進入ICU內。
B、接待區與ICU應有或內部通訊系統聯結。
C、zui好工作人員入口與來訪人員入口分開，如果必要應保證來訪入口的防護安全。
6、特殊操作室
A、如果有必要設置特殊操作室，應位于ICU內或緊鄰ICU。
B、應考慮到患者從ICU內、外都可以迅速進入。
C、面積應足夠放置需要的設備，包括完整的監護系統、儲物柜、急救支持設備，以及考慮安全性。
D、工作平面和儲物應充足，保證工作人員不離開房間就能完成所有設想的操作。
7、清潔室和污物室
A、清潔室和污物室應分開并不能相通。均需提供良好的溫度控制。
B、污物室應有空氣外排裝置。地面無接縫以利于清潔。
C、清潔室用于存放清潔和消毒的物品。儲物柜和架子應與地面距離足夠高，以利于清潔。
D、污物室應有冷熱水槽和地漏。分別安置帶蓋容器盛放不同的廢物。有指定容器盛放被人體組織和體液污染的物品。提供特殊容器盛放針頭和其他尖利物品。
8、設備儲存
A、必須提供一個區域儲存暫時不用的大型設備，空間應有利于進入、存放和取出。
B、提供足夠的插座用于設備的充電、檢測。
9、營養準備區
A、應設置一個營養準備區域，具有操作平面、冰箱、微波爐、冷熱水槽、制冰機。冰箱不能放置實驗試劑。
B、洗手池應在室內。
10、員工休息區
A、在ICU內或緊鄰ICU應提供舒適、私人的休息環境。有鎖柜子、淋浴設施、衛生間。提供冰箱、微波爐、食物儲存、充足的座位。
B、與ICU內有或內部通訊設備。內部應有緊急事件警報燈。
11、會議室
A、位置應便于ICU員工使用。
B、與ICU內有或內部通訊設備。內部應有緊急事件警報燈。
C、會議室可能有多功能用途，如內部學習、繼續教育、多科會診等。
D、理想的會議室應能存放醫療和護理參考書籍文獻，電腦、電子教學設備。
12、探訪休息區/等候區
A、每個ICU內或臨近處應提供探訪休息或等候區。座位數量應為病床數量的1-2倍。
B、應提供公用和便餐、電視和/或音樂設備。提供公用衛生間、飲水機。
C、暖色調、非直射陽光、窗戶、地毯的設計應考慮。多樣的座椅包括長沙發、直背椅、躺椅可考慮。
D、科普資料、醫院介紹、社團支持資料應提供。推薦有單獨的家庭商討房間以保護隱私。
13、患者轉運通道
從ICU轉入轉出患者的通道應與其他公共通道分開，以保證快捷通暢。
二、床位周圍設計
A、以能支持所有需要的治療功能為目的。
B、 每個床位的地面空間應能放置患者治療可能必需的所有設備和人員。大病房型ICU每個床位應至少20m2。分隔型ICU每個單元應有24 m2，寬度zui少4.5m，除外附屬設施（衛生間、前廳、儲物柜）。單間型ICU每間zui少有24 m2，包括前廳。每個前廳zui少1.85 m2，提供洗手、更衣、儲物。如果提供衛生間，必須為個人使用。
C、 在ICU內必須在每個病床旁設置心跳驟停/緊急警報器按紐。在中心護士站、員工休息室、會議室等任何ICU內的房間都能聽到警報。警報的來源處應能識別。
D、 應考慮床旁電腦終端、患者對講系統的設計。
E、 應提供儲存私人物品、治療設備的空間。如果在床旁儲存藥物、注射器，應有加鎖的柜子。
F、 應盡所有的努力為患者和員工提供盡可能不緊張的環境。因此，ICU的設計要考慮自然采光和風景。在盡可能多的房間里設置窗戶，使患者能分辨日夜。防火材料的窗簾可以吸收聲音、美化環境及調節光線。窗戶的設計應考慮耐久和易清潔，應制定定期清潔計劃。
G、其他應為患者提供的設施包括鐘表、日歷、或公告牌、連接收音機/電視機的枕邊揚聲器。電視要放在患者夠不到的地方，由被允許的人員控制。如果有可能應在每個房間設置。
H、舒適性考慮還包括為患者建立隱私保護。簾子、門、屏風都可以控制患者與周圍環境的接觸。床邊應備有折疊椅供家人探視。房間的顏色也可以考慮選擇能使患者安靜和休息的色彩?；颊呖梢姷膲Ρ谏峡梢园卜艌D畫。
三、功能支持設施
A、每個ICU應有完善的水、電、氧氣、壓縮空氣、負壓吸引、照明和環境控制系統，為正常和緊急情況下對患者提供治療。這些設施必須能滿足或超過管理機構的標準。
B、一個多功能柱（自立的、天花板吊裝或地面安裝的）是zui好的方式，電源、氧氣、壓縮空氣、負壓吸引、溫度和光線控制都可以在這里得到。多功能柱應可接近患者頭部，便于需要時緊急氣道管理用。如不能安裝多功能柱，應把功能設施安裝在接近患者頭部的墻壁。
C、功能支持設施的配置應考慮將來升級的可能，設計時及時向管理部門了解醫院的升級信息。
1、電源
A、每個ICU的電源應是獨立的支線，主電源應有應急后備電源，以備突然斷電使用。ICU內每個插座應有各自的斷路開關，保證工作人員在緊急情況下能迅速接觸。
B、每張床位推薦配置16個插座，床頭插座距離地面0.9m。床旁和床尾插座應接近地面，以防電線絆倒。
2、水源
A、每個ICU應有單獨的閥門，以備水管破裂時用。
B、水槽大小應使水不飛濺為度，水龍頭應有以肘、膝、足或自動控制的開關。位置應在兩張病床間，或進入病房處。水槽的設計是院內感染控制的關鍵內容。
C、如果病房內設衛生間，應有便盆清洗設備，包括冷熱水和足控噴頭。
3、氧氣、壓縮空氣、負壓吸引裝置
A、采用中心供氧和壓縮空氣，氧氣和壓縮空氣標準參照相關規定。
B、每個床位zui少需要2個氧氣接口；必需1個壓縮空氣接口，zui好2個。
C、每個ICU和醫院總工程室應有可視的和可聽的高、低壓報警設備。
D、所有區域必須設置手動閥門并明示位置，以備火災、泄露、修理時關閉。
E、每個床位zui少3個負壓吸引接口，終端負壓zui少達290mmHg。當負壓低于194mmHg應有可視報警。
4、照明
A、通常的頭頂照明和環境光線應能滿足日常護理操作，也應為患者創造良好柔和的休息環境。
B、zui好把光線調節裝置放在該病室外，以利于夜間盡量少打擾患者。日間全部照明亮度應小于30fc，夜間持續照明小于6.5fc，短時照明小于19fc。
C、緊急時和操作時應用的單獨的照明燈應置于天花板上，照明應大于150fc。
D、應設計床頭閱讀燈，但不能干擾監護設備和床的移動。照明小于30fc。
5、環境控制系統
A、在任何時間都要保持適當和安全的空氣質量。
B、zui少需要每房間每小時6次完全的空氣交換，包括每小時2次與室外的空氣交換。
C、中央空調系統和氣體交換系統的空氣必須經過適當的過濾。
D、空調和暖氣設計的目的是使患者舒適，每個病房的溫度是可單獨調控的。
四、生理監測功能的設計
A、每個病床應有的監測能力包括顯示和分析1個或多個心電導聯、zui少2個壓力監測、直接或間接動脈血氧監測。這些參數應能以數字和模擬兩種形式提供可視波形、數字頻率、高/低和平均值。每種監護設備必須有紙上記錄功能。
B、報警設置應良好設定，可視可聽，且不能立即清除。
C、床旁監護設備應易于接近和觀看，且不能干擾接近和觀看患者。床旁護士和其他工作人員應能掃視觀察患者的監護狀況。通過中心監護臺或床邊監視器應可同時觀察所有患者的監護狀況。
D、所有監護設備不能代替床邊觀察患者。
E、監護設備放置處的承重能力，以后可能增加的設備，以及承重結構的持久力都應考慮，相應的空間設計和電力負荷都要考慮。
1、心電監護儀
A、可以1或多導聯連續顯示心電波形。
B、有完備的報警設定和記憶功能。
C、根據需要配備壓力檢測功能。
D、呼吸功能參數包括脈搏氧飽和度、ETCO2、呼吸頻率等。
E、心輸出量和血流動力學監測。
五、計算機化設計
A、計算機化患者資料管理越來越流行，提供無紙化數據管理。床旁終端使工作人員可以在床旁獲得盡可能豐富的資料，包括醫囑命令、自動記錄監護數值、實驗室數據、X線、各種報告等，并可以減少錯誤發生。
B、應具有數據可移動功能（傳送到辦公室、其他科室等）
六、語音通訊系統
A、所有ICU應具有內部通訊設備，提供中心護士站與病房、會議室、員工休息室等地點的語音聯絡。探訪等待區域、輔助區域也應包括在該系統。必要時關鍵部門如血庫、藥房、實驗室也應包括在內。
B、某些通訊可以增加可視方式以減少噪音。
C、除了標準系統，每個ICU應有內部與外部應急通訊方法，以備常規系統失靈（如停電）。
七、實驗室
A、所有ICU應有24小時實驗室服務。
八、醫生待診室
當住院醫生24小時在院時，應提供ICU內或緊鄰的待診室。提供衛生間、浴室，有和/或內部通訊系統連接，心跳驟停和緊急警報也應連接。
九、管理人員辦公室
A、通常應設計醫生和護士管理人員的辦公室。
B、應足夠寬敞，能允許小規模會議、會診，和患者家屬談話。
山東愛德凈化工程股份有限公司成立于2010年08月，十年致力于醫院特殊科室建設，是層流手術室凈化、潔凈手術室裝修、ICU病房施工、新生兒NICU施工、CCU病房、醫院檢驗科、中心供應室裝修、層流病房施工、靜脈配置中心設計施工的專業化企業。主要服務對象為個大中小型醫院，擁有凈化工程相關專業承包資質，行業案例眾多，歡迎新老客戶前來咨詢。
欲知更多醫療凈化行業知識，敬請關注微信公眾號：Aide-188（愛德凈化供氧）
手術室凈化?車間凈化?實驗室凈化?愛德凈化—山東愛德凈化工程股份有限公司

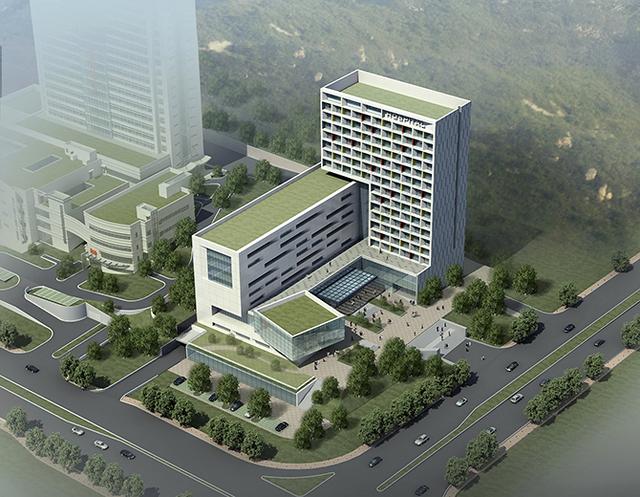

- 淺談醫院建筑的設計要點
- 發布時間：2019-09-16 來源：
-
（一）總體規劃：應提請注意的方面：
1.總體規劃中院區出入口的確定是首要解決的問題。
（1）門急診出入口：要考慮位置、數量（當醫院規模較大時，門診、急診、急救出入口要分設）
（2）住院出入口：要有安靜的室外環境，要單獨設置。
（3）后勤貨物出入口：要布置集散場地。
（4）污物出入口：要隱蔽、易清潔。
2.院內交通環境是就診環境的保障
（1）機動車流 a.外部車流；b.內部車流；c.貨流；
（2）人流 a.醫護、后勤人員；b.病人（急診、急救、門診、住院、傳染?。?；c.陪同人員；
（3）貨流 a.清潔品；b.污物；
3.功能運分區劃分直接影響醫院合理行。
（1）與周邊城市環境關系
a.城市環境影響醫院運行
城市規劃中的現狀是醫院建筑規劃設計必須遵守的條件。日照間距、衛生間距（視覺和防護）、城市規劃都將對醫院環境產生巨大影響。
b.醫院環境制約城市發展：
醫院所處城市中的位置、出入口的布局、建筑物的擺放、院區環境的優劣都是城市設計中必須考慮的問題。例如出入口位置如果選擇不當，將會給城市交通帶來巨大壓力。在各大直轄市中均存在此類情況，有些醫院就將原位于主干道上的門診出入口封閉將原住院出入口改為混合出入口，使全院患者均從一個門口進出，人車不分、潔污不分、性質不分、院區環境極為惡劣。
（2）醫療區、住院區、理療區、后勤供應區、辦公區之間的聯系已不再是平面型的，而是空中、地面、地下立體構架。
（3）現狀與發展區域的角色在不斷的互換，這種情況主要表現在老醫院改擴建的過程中。
（4）醫院天空區域的規劃
a. 自然環境包括：日照、主導風向、雨雪天氣。
b. 直升機在醫療活動中應用，要協調規劃、民航和空軍等部門的關系。
c. 跨街廊：由于城市發展，造成許多醫院被城市道路分割成兩部分，跨街通道成為院區相互聯系的方法之一。因此這種聯系就必須征得規劃和市政管理部門的認可。
（5）地下區域：在大城市中寸土寸金的現狀，是醫院的地下空間被充分的利用起來。各區域地下室相互連通最有效的方法是，使用地下通廊。它是解決地下運輸、人員交通、管線布局、潔污分流等重大問題行之有效的辦法之一。這需要市政、人防等部門的通力配合。
4.醫院極強的功能特征，使其對土地的需求和利用顯得極為重要，不可因過分的追求形式而浪費土地。因為形式很可能將土地化整為零，造成總體規劃難于操控。
5.建筑面積指標的確定，要充分論證，認真測算，以功能分區的方式測算面積指標，可做到科學、全面的調控。
（1）醫療空間包含：診斷、護理、檢驗、放射、治療、理療、取藥等用房。
（2）交通空間包含：門廳、走廊、樓電梯間等。
（3）候診空間包含：候診廳、候診廊等。
（4）等候空間包含：休息廳、小賣部、餐飲部、交費廳、共享空間等。
（5）衛生空間包含：公共衛生間、醫護人員專用衛生間、浴室、清潔間等。
（6）輔助空間包含：各種設備機房、電器用房、管道井等。
（二）單體方案設計：
在完善的總體規劃指導下，每幢單體建筑的設計要注意如下問題：
1.建筑規模的確定：
此處沒有用“規?？刂啤?，就是希望業主在決策時能解決以下幾對矛盾：
（1）規模與發展：要考慮城市地位和醫院在城市中的定位關系。
（2）規模與投資：投資方向和投資規模的關系，使有限的資金用于提高醫療環境的創造是非常必要的。
（3）步規模與總體規劃：總體規劃實施驟和單體建筑建設之間的關系。
（4）規模與內容：單一功能（病房與門診）與綜合功能（各種功能混雜）間的關系。
2.建筑設計空間劃分：
醫院建筑分為：醫療、公共、后勤、輔助四大空間，不論采用分散式、集中式、混合式還是標準單元組合式來設計建筑物，最終在建筑內部都要清晰有序地劃分出上述四大分區的內容，再通過使用者和設計者的合理布局，從而獲得各方相對滿意的組合體。這種組合體是當前的發展趨勢。
3.可持續發展的醫院建筑設計：
可持續發展包含：
（1）建筑材料環保和復用，即：節能、不破壞環境、可回收復用；
（2）合理有效地利用土地和資金，即：使社會財富的使用處于高效、務實。
（3）建筑空間可更改性，即：適應醫院發展，不斷完善功能；
（4）認真改造原有建筑，即：大城市醫院建設不可一位的拆舊蓋新。
這容易造成建筑物的浪費，使醫院增大運營成本，同時給患者造成極為不利的就診環境，甚至造成病源流失。
（三）方向探索：
醫院發展建設出上述內容外，我感覺還應注意以下幾點發展方向：
1.大城市醫院建設一定要為城市公共交通留有一定的發展空間，并充分重視與其緊密聯系。
2.要重視醫院辦“社會”的概念，如遠道而來陪同人員家屬住宿問題，商業功能的引入、研究機構的聯營等，這不但有力效益的增長，同時對病員和職工的穩定也有相當大的促進作用。
3.醫院的管理者要注意新設區的開發，甚至將部分可行的科室開設到大型體育中心或商業中心這種未來城市分中心的內部，不但方便患者，也不失為一個良好的收入來源。
總之，醫院的綜合性和社會化不斷加強，使得醫院建筑設計從專業化走向綜合化，我們有理由相信，不久的將來，在醫院建筑設計評審專家中會有社會學家的身影，因為醫療建筑已不再單純。（一）總體規劃：應提請注意的方面：
1.總體規劃中院區出入口的確定是首要解決的問題。
（1）門急診出入口：要考慮位置、數量（當醫院規模較大時，門診、急診、急救出入口要分設）
（2）住院出入口：要有安靜的室外環境，要單獨設置。
（3）后勤貨物出入口：要布置集散場地。
（4）污物出入口：要隱蔽、易清潔。
2.院內交通環境是就診環境的保障
（1）機動車流 a.外部車流；b.內部車流；c.貨流；
（2）人流 a.醫護、后勤人員；b.病人（急診、急救、門診、住院、傳染病）；c.陪同人員；
（3）貨流 a.清潔品；b.污物；
3.功能運分區劃分直接影響醫院合理行。
（1）與周邊城市環境關系
a.城市環境影響醫院運行
城市規劃中的現狀是醫院建筑規劃設計必須遵守的條件。日照間距、衛生間距（視覺和防護）、城市規劃都將對醫院環境產生巨大影響。
b.醫院環境制約城市發展：
醫院所處城市中的位置、出入口的布局、建筑物的擺放、院區環境的優劣都是城市設計中必須考慮的問題。例如出入口位置如果選擇不當，將會給城市交通帶來巨大壓力。在各大直轄市中均存在此類情況，有些醫院就將原位于主干道上的門診出入口封閉將原住院出入口改為混合出入口，使全院患者均從一個門口進出，人車不分、潔污不分、性質不分、院區環境極為惡劣。
（2）醫療區、住院區、理療區、后勤供應區、辦公區之間的聯系已不再是平面型的，而是空中、地面、地下立體構架。
（3）現狀與發展區域的角色在不斷的互換，這種情況主要表現在老醫院改擴建的過程中。
（4）醫院天空區域的規劃
a. 自然環境包括：日照、主導風向、雨雪天氣。
b. 直升機在醫療活動中應用，要協調規劃、民航和空軍等部門的關系。
c. 跨街廊：由于城市發展，造成許多醫院被城市道路分割成兩部分，跨街通道成為院區相互聯系的方法之一。因此這種聯系就必須征得規劃和市政管理部門的認可。
（5）地下區域：在大城市中寸土寸金的現狀，是醫院的地下空間被充分的利用起來。各區域地下室相互連通最有效的方法是，使用地下通廊。它是解決地下運輸、人員交通、管線布局、潔污分流等重大問題行之有效的辦法之一。這需要市政、人防等部門的通力配合。
4.醫院極強的功能特征，使其對土地的需求和利用顯得極為重要，不可因過分的追求形式而浪費土地。因為形式很可能將土地化整為零，造成總體規劃難于操控。
5.建筑面積指標的確定，要充分論證，認真測算，以功能分區的方式測算面積指標，可做到科學、全面的調控。
（1）醫療空間包含：診斷、護理、檢驗、放射、治療、理療、取藥等用房。
（2）交通空間包含：門廳、走廊、樓電梯間等。
（3）候診空間包含：候診廳、候診廊等。
（4）等候空間包含：休息廳、小賣部、餐飲部、交費廳、共享空間等。
（5）衛生空間包含：公共衛生間、醫護人員專用衛生間、浴室、清潔間等。
（6）輔助空間包含：各種設備機房、電器用房、管道井等。
（二）單體方案設計：
在完善的總體規劃指導下，每幢單體建筑的設計要注意如下問題：
1.建筑規模的確定：
此處沒有用“規模控制”，就是希望業主在決策時能解決以下幾對矛盾：
（1）規模與發展：要考慮城市地位和醫院在城市中的定位關系。
（2）規模與投資：投資方向和投資規模的關系，使有限的資金用于提高醫療環境的創造是非常必要的。
（3）步規模與總體規劃：總體規劃實施驟和單體建筑建設之間的關系。
（4）規模與內容：單一功能（病房與門診）與綜合功能（各種功能混雜）間的關系。
2.建筑設計空間劃分：
醫院建筑分為：醫療、公共、后勤、輔助四大空間，不論采用分散式、集中式、混合式還是標準單元組合式來設計建筑物，最終在建筑內部都要清晰有序地劃分出上述四大分區的內容，再通過使用者和設計者的合理布局，從而獲得各方相對滿意的組合體。這種組合體是當前的發展趨勢。
3.可持續發展的醫院建筑設計：
可持續發展包含：
（1）建筑材料環保和復用，即：節能、不破壞環境、可回收復用；
（2）合理有效地利用土地和資金，即：使社會財富的使用處于高效、務實。
（3）建筑空間可更改性，即：適應醫院發展，不斷完善功能；
（4）認真改造原有建筑，即：大城市醫院建設不可一位的拆舊蓋新。
這容易造成建筑物的浪費，使醫院增大運營成本，同時給患者造成極為不利的就診環境，甚至造成病源流失。
（三）方向探索：
醫院發展建設出上述內容外，我感覺還應注意以下幾點發展方向：
1.大城市醫院建設一定要為城市公共交通留有一定的發展空間，并充分重視與其緊密聯系。
2.要重視醫院辦“社會”的概念，如遠道而來陪同人員家屬住宿問題，商業功能的引入、研究機構的聯營等，這不但有力效益的增長，同時對病員和職工的穩定也有相當大的促進作用。
3.醫院的管理者要注意新設區的開發，甚至將部分可行的科室開設到大型體育中心或商業中心這種未來城市分中心的內部，不但方便患者，也不失為一個良好的收入來源。
總之，醫院的綜合性和社會化不斷加強，使得醫院建筑設計從專業化走向綜合化，我們有理由相信，不久的將來，在醫院建筑設計評審專家中會有社會學家的身影，因為醫療建筑已不再單純。
山東愛德凈化工程股份有限公司成立于2010年08月，十年致力于醫院特殊科室建設，是層流手術室凈化、潔凈手術室裝修、ICU病房施工、新生兒NICU施工、CCU病房、醫院檢驗科、中心供應室裝修、層流病房施工、靜脈配置中心設計施工的專業化企業。主要服務對象為個大中小型醫院，擁有凈化工程相關專業承包資質，行業案例眾多，歡迎新老客戶前來咨詢。欲知更多醫療凈化行業知識，敬請關注微信公眾號：Aide-188（愛德凈化供氧）
- 醫院設計—醫院裝修設計理念
- 發布時間：2019-09-16 來源：
-

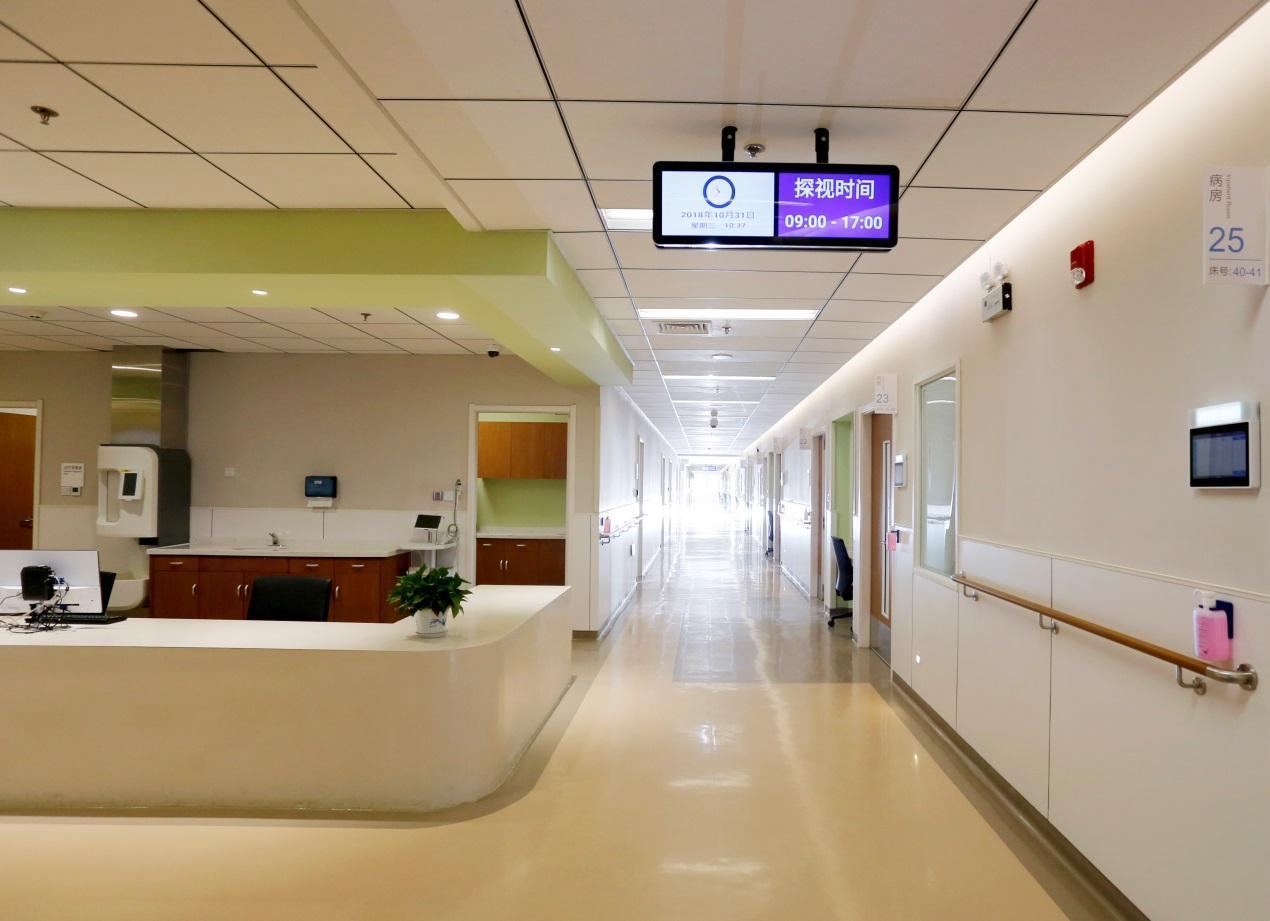

隨著社會和醫療衛生事業的發展，人們對健康水平的追求和對醫院設施、環境的需求也發生了深刻的變化，醫院的功能不再是單純追求治療疾病的唯一手段，還要通過病人的心理的和社會的需求營造一個方便、安靜、祥和、溫馨的環境。醫院的環境對病人的生理和心理有著特殊的治療作用。通過醫院環境的良性感觀，消除和緩解由于疾病給病人帶來的痛苦和焦慮，改變病人的心態情緒，這是現代化醫院，建立以病人為中心的醫院規劃、醫院工藝流程設計的一個新的思路。
更新觀念，樹立以病人為中心的裝修意識
一個現代化醫院的工藝流程設計和裝備是由多方面體現的。諸如醫院的選址、設計風格、整體布局、醫療工藝流程、環境綠化、色調裝飾、照明噪音、空氣潔凈度、車輛管理、通訊搶救、現代化醫療設備和管理設施等。這種現代化的醫院工藝流程設計和裝備其宗旨是最大限度地滿足醫療工作的需要，建立以病人為中心的溫馨、方便環境，使醫療環境與醫療功能相適應，開發空間資源，體現出分享與關懷。
門診是病人最集中、最密集的區域，同時也是病人心態情緒最多暴露的就診階段。樹立以病人為中心的裝飾設計意識，讓病人一進入醫院就能感到親切、方便、舒適、信任的愉快感觀。因此，門診的設計裝飾格調和布局流程是醫院整體規劃設計的重要區域。病人的候診空間擴大了，過去病人站立等候、人擠人、肩擦肩的擁擠混亂的候診環境得到了基本解決。同時，門診大廳設有咨詢服務臺、磁卡電話、備有擔架、輪椅，墻上掛有裝飾畫、地面擺放鮮花，使病人感受到在一個倍受尊重、方便舒適的環境中接受優質的醫療服務，病人的心態情緒得到一種特有的欣慰。
醫院工藝流程設計、裝飾設計與醫療功能相適應
醫院的使用功能復雜，專業性強，醫院工藝流程設計、裝飾設計必須滿足醫院功能的復雜要求。要力求做到規劃布局合理，功能分區明確，設備相對集中，流程簡潔快速，病人不出樓即可完成急救的所有檢查項目。對工作量大、專業性強，具有一定規模的部門要相對集中形成多個獨立分體單元，并留有一定規模，為其發展留有余地。這種設計布局和流程滿足了醫療功能的需求，方便了病人，同時也加強了管理，提高了工作效率。
醫院工藝流程設計、裝飾設計要適應病人心理的需求
隨著醫學科學的發展和人民生活水平的提高，患者就醫的心理需求也發生了很大的變化。病人希望一是能得到醫院以先進醫療技術和設備為載體的高水合平的診斷和治療；二是通過理的醫療布局和快捷的醫療流程，縮短病人的就診時間；三是醫院營造的溫馨醫療環境，使病人得到精神和心理的安慰；四是提高工作效率，降低醫療費用，減輕患者經濟負擔。
社會不斷發展，人們的思想觀念在發生變化，患者的就診需求對醫院也提出了更高的要求。病人是上帝在醫院得以體現，一流的環境、一流的服務使患者的心理感受到人生價值的升華，在這種形勢下，醫院必須明確樹立以病人為中心的思想，不斷完善便利患者的環境技術，在滿足病人需求同時，有利于改善醫院的形象并促進醫院的發展。
山東愛德凈化工程股份有限公司是一家專業打造醫院潔凈手術室、ICU、消毒供應室、血液凈化中心、靜脈配送中心、疾控中心、數字一體化手術室、介入手術室、正負壓手術室、射線防護、產科、嬰幼兒病房、燒傷病房、血透室、檢驗科、病理科、整形美容手術室等凈化工程的高新技術企業，業務范圍主要涵蓋醫療建筑裝飾裝修工程、中央空調工程、電氣工程、智能化工程、給排水工程、氣體工程等的設計與施工。公司集專業方案設計團隊、健全配套產品渠道、專業系統施工隊伍、完善的售后服務于一體。具備國家建設部門頒發的相關施工資質；擁有一支經驗豐富的工程技術研發團隊；憑借多年來在凈化領域的專業積累，并結合國內多家工程施工管理實踐，為國內客戶提供全面優質整體凈化系統技術支持。如果您想了解更多關于車間凈化施工的信息，歡迎和項目部工程人員進行詳細溝通。欲知更多醫療凈化行業知識，敬請關注微信公眾號：Aide-188（愛德凈化供氧）
- 醫院手術室設計要求介紹
- 發布時間：2019-09-11 來源：
-
醫院手術室設計要求介紹：
（1）總體布局
醫院手術中心一般宜布置于環境清潔、寧靜、不宜被干擾的區域、手術中心應與住院病房、輸液科、病理科、ICU中心、消毒供應室等相關科室方便聯系，一般選擇布置于醫技樓上部或高層病房樓中間部位。
（2）手術室的凈化類別與選擇：
手術室空調凈化室手術治療控制感染和提高手術效率的重要保證，由于牽涉不同手術類別，對凈化品質的要求不同，同時不同品質的凈化空調投資和運營成本的巨大差別，有必要將手術凈化級別進行劃分。
①特別潔凈手術室（Ⅰ）用于關節置換、神經外科、心臟移植手術。
②標準就潔凈手術室（Ⅱ級）用于骨科、普外科、整形外科等。
③一般潔凈手術室（Ⅲ級)用于胸外科、耳鼻喉外科、泌尿外科。
④準潔凈手術室（Ⅳ級）用于清創感染手術。
手術室凈化級別的選擇，一般視醫院醫療業務展開需求而定，介于手術操作空間和凈化調節能等因素考慮。普通手術室面積一般在36m2~45m2之間，小型手術室在24m2-35m2,用于體外循環和器官移植手術的大型手術室約在60m2左右。除非有特殊要求，超大型手術室由于空間能耗過大，空氣凈化品質難以保證，一般不被采納。
（3）室內設計與裝修布置要點：
墻體：易清洗，耐腐蝕，抗撞擊（陰角作斜邊1000的45°切角）。
材料：瓷磚：規格大的，減少拼縫，防霉防菌。整體涂布式：需粘結牢固，具適當硬度。涂料（仿瓷）：無縫隙，表面平整，次要手術室。板材：金屬板材（鋁塑板、塑鋼板、不銹鋼板）嵌板。
地面：要求：易清洗，平整，堅固，無縫，耐腐蝕。材料：現澆水磨石地面：塑料地板/橡膠地板;導電地板。
頂棚：要求：易清洗，耐腐蝕，無縫或密縫設備的吊架，軌道支架等。板面與設備的無縫安裝。
門窗：要求：宜自動啟閉門（按壓式、腳觸式、感應式），推床進入的門不少于1.4凈寬，窗洞口面積與地板面積之比不大于1/7（最好無窗）千級以上手術室不得開窗，千級以下單層固定窗開向走廊，并與內墻平當外面走廊為非潔凈時，窗應雙層密閉窗。
色彩設計：考慮病人，醫生麻醉師的感受。克服對比炫光、活潑、多彩、減少病人的緊張，為醫師提供舒適的工作環境。
照明 設計：滿足病人，醫生，麻醉師的需要。穩定照明，光線強度可調，光色正確。
聲環境設計：麻醉室，手術室需隔離外部噪音及內部噪音（包括通風系統噪音）。麻醉室不超過35dB，手術室不超過40dB。
溫度控制：要點：舒適，有利傷口愈合，控制細菌繁殖。
濕度控制：50%的相對濕度，最有利于防止靜電集案。
手術部空調系統要求：既要滿足生活舒適性要求，又要滿足醫療功能性要求。
手術室凈化哪家好?山東愛德凈化工程股份有限公司擁有專業的凈化工程二級資質，實力雄厚，經驗豐富，嚴格對凈化工程的每一個細節，保障凈化手術室的質量，是手術室凈化的好選擇。欲知更多醫療凈化行業知識，敬請關注微信公眾號：Aide-188（愛德凈化供氧）
- 醫院潔凈手術室空調清洗維護的必要性及解決方案
- 發布時間：2019-09-11 來源：
-
近年來，隨著我國經濟發展和人民生活水平的提高，人們對健康越來越重視，對就醫環境的要求也日益提高。眾所周知，醫院自身免疫力較弱，同時又是病原菌的聚集地。手術室凈化空調系統作為醫院不可或缺的設備,對手術室感染途徑的控制起著重要的作用,尤其對于醫院患者而言,更關系到患者的治療與康復，良好的空氣品質已成為治療疾病、減少感染、降低死亡率的重要技術保障。
潔凈空調系統清洗維護的必要性
從凈化空調系統的特點可以看出，他與普通空調系統的不同之處在于處理空氣方面，提出了更高的潔凈級別。作為醫院重要的功能分區之一，又是一個必須無菌無毒的場所，對室內空氣的凈化、流通都有著非常嚴格的要求。
有資料顯示，某醫院潔凈室內工作人員突然暈倒，經查一方面是新風加熱器前沒有有效地過濾，該管路上有關部件已嚴重堵塞，由于沒有清洗，以致沒有新風吸入，加上空調箱內一部分風機掉帶，總風量又小，導致潔凈室相對密閉，體質較弱的人處在長期缺氧的室內就會出現暈倒狀況。
再如，某院潔凈手術室某日突然發現某點菌濃大增，只能停止手術待查。結果查出某點上方過濾器有一肉眼可見的漏洞。技術人員相信這一漏洞在此前已經存在。問題出在平時對過濾器根本沒有檢查檢漏的制度，如果經常打開孔板檢查一下，這個問題不難發現。
通過以上論述，我們看到，如果潔凈空調系統缺乏定期的清洗和維護，導致突發故障，長時間處于手術室內的醫護工作者的健康會受到威脅，更為嚴重的后果將直接關聯到患者的生命安全，影響醫院效率。因此,對潔凈空調系統定期進行清洗、維護,確?？照{系統的穩定性,是醫院需要優先解決的問題之一。
潔凈手術室空調清洗維護解決方案
定期開展維保清洗工作
眾所周知,系統使用時間一旦過長便會導致老化情況的出現,導致其有效性無法得到重要發揮,據此,醫院部門必須派遣維修人員定期開展維保清洗工作,對整個系統進行有效排查,一旦發現有不良情況,便立即上報,并采取有效的措施加以實施。
建立一個健全的凈化空調系統管理規則制度
構建健全的潔凈空調設施檔案和完整的運行記錄，對潔凈空調設施的說明書、合格書及技術文件進行妥善處理保存，將設施運行、維修以及保養等具體情況，在設備技術檔案填寫完整，由專們工作人員保管。
落實規范的清洗消毒制度
2016年國家衛計委發布強制性衛生行業標準：《醫院中央空調系統運行管理》細則，要求醫院定期對空調系統進行清洗消毒，或委托具有相關清洗資質的專業清洗機構對中央空調通風系統按照GB19210、GB50365及WS/T 396的要求進行清潔消毒，建立并落實中央空調系統運行的自我管理、自我檢查、自我整改機制，提高醫院中央空調系統的安全運行能力，避免發生感染事件。
良好的對其進行清洗、維護可以使凈化空調設備發揮最大使用價值，給醫護人員和患者帶來良好的手術環境，有效防止交叉感染的發生，產生更好的社會效益以及經濟收益。同時，可以減少故障率，減少能耗，從而增加設備的使用年限，為醫院減少在運行維護和能源方面的支出，為可持續性發展打下堅實基礎。
山東愛德凈化工程股份有限公司擁有雄厚的技術實力和施工經驗，根據需潔凈場所的不同，利用專業設備，形成不同等級的潔凈標準空間，打造最適宜的生產和工作環境。目前，和眾多企業建立著緊密合作的關系，是值得信賴的專業凈化工程實施者。
欲知更多醫療凈化行業知識，敬請關注微信公眾號：Aide-188（愛德凈化供氧）
手術室凈化?車間凈化?實驗室凈化?愛德凈化—山東愛德凈化工程股份有限公司

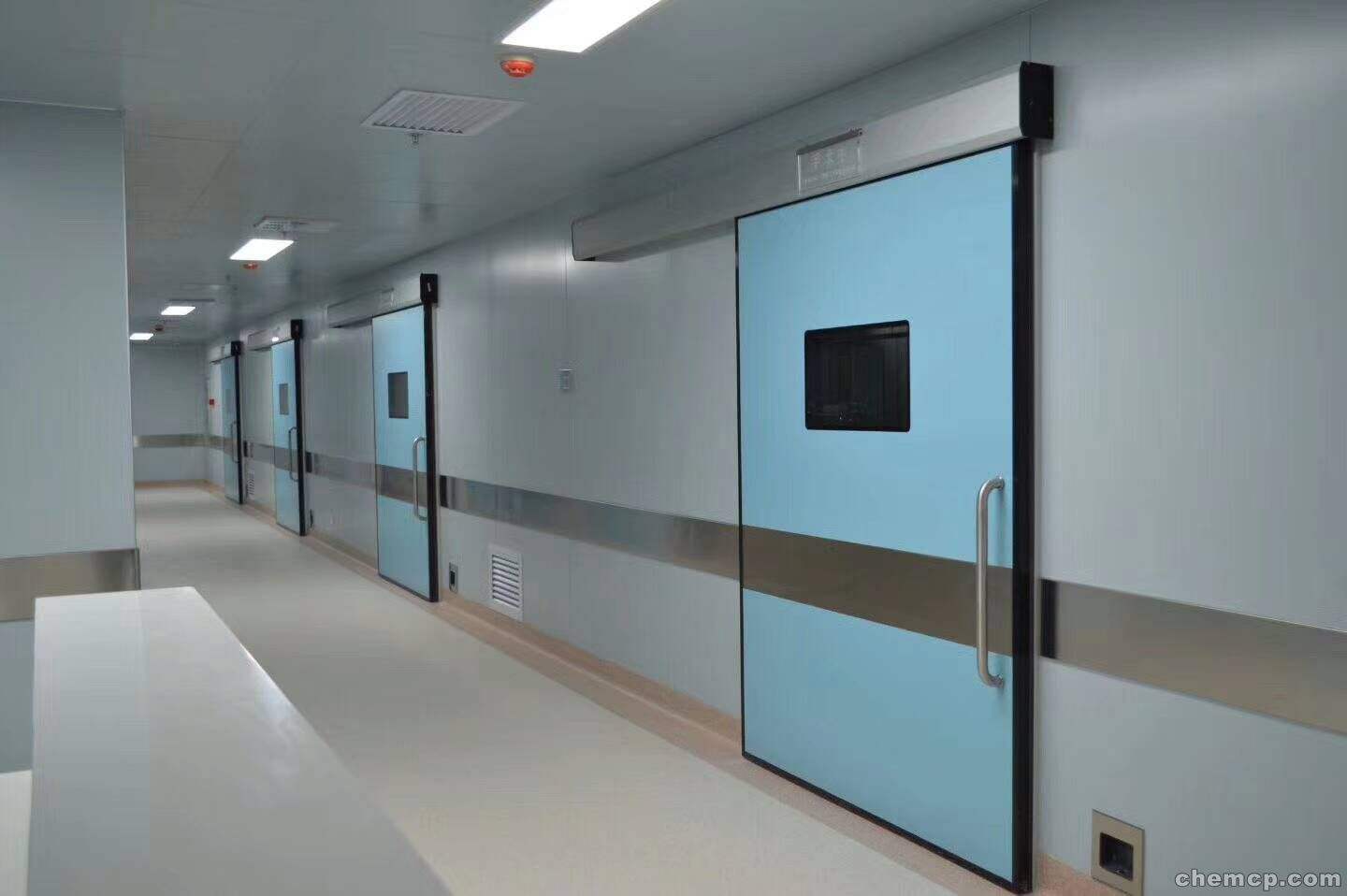

- 醫院潔凈手術室電氣設計論述
- 發布時間：2019-09-09 來源：
-
摘要：隨著科學技術的不斷進步和發展，醫院的醫療用電設備也越來越多，越來越精密，對配電的要求也越來越高。與此同時，綜合甲級醫院的潔凈手術室是必不可少的獨立的功能區。為了確保手術的順利實施，這就對配電、照明供電的可靠性，手術室接地安全性提出了更高的要求。以下為僅對綜合甲級醫院潔凈手術室的電氣設計方面進行闡述。
關鍵詞：潔凈手術部；潔凈手術室；電氣設計
引言
很長時間以來，我國的手術室的環境都是非常傳統的，運用一些紫外線或者是進行藥物的消毒來進行保障，這種方式顯然已經不能適應如今人們的要求，不能保證手術能夠更好的完成，近三十年來，對于需要進行手術治療的患者和病癥不斷的增加，對于手術的整體環境也就有了更高的要求，傳統的手術室已經慢慢的被取代，相對于傳統的手術室相比，潔凈手術室主要是對環境的要求更高，有著高程度的潔凈度，圍繞潔凈手術室中電氣設計的內容要有了新的要求。
1潔凈手術部涉及的相關規范
潔凈手術室是采用空氣凈化技術，把手術環境空氣中的微生物粒子及微粒總量降到允許水平的手術室。潔凈手術部設置潔凈手術室的數量應根據醫院類型、床位數和年手術例量核定。設計依據：目前有關潔凈手術部的相關國家標準規范有：《醫院潔凈手術部建筑技術規范》GB50333-2013（下簡稱手術部技術規范）,《綜合醫院建筑設計規范》GB51039-2014（下簡稱手術部技術規范）,《醫療建筑電氣設計規范》JGJ312-2013（下簡稱醫療電氣規范）。2014實施《手術部技術規范》《醫療電氣規范》這兩部規范是2014開始實施的，《醫療電氣規范》將關系到電氣設計的內容更加的規范化、系統化，也是從事電氣設計人員設計醫院的主要依據。以下就自我在具體的設計實例闡述手術室的電氣設計。
2工程實例
2.1建筑概況：某三級甲等綜合醫院，設病房樓一座，建筑總建筑面積為：68546.40平方米，高64.65米，主體地上十六層,建筑功能共分為三大區域，分別為綜合部、手術室、住院部。本建筑結構形式為：框架結構；抗震設防烈度為7度。耐火等級為一級，建筑規模為大型。潔凈手術部設于本建筑的三層，共設潔凈手術室20個，潔凈等級均為Ⅱ級。三層手術部另設有手術輔助用房：術后蘇醒、術前準備、藥品庫房、醫護休息室、男、女醫生值班室等。
2.2負荷分級：根據《民用建筑電氣設計規范》JGJ16-2008附錄A(民用建筑中各類建筑物得主要用電負荷分級)第23項知，本建筑為一級負荷。再根據《醫療建筑電氣設計規范》JGJ312-2013表4.2.1（醫療建筑用電負荷等級）可知，本建筑手術部負荷等級為一級負荷中特別重要的負荷。
2.3本建筑供電系統：10kV電源采用雙重電源供電，當一個電源發生故障時，另外一個電源不應同時受到損壞。一級負荷中特別重要的負荷供電，應符合兩個要求：○1除應由雙重電源供電外，尚應增設應急電源，并嚴禁將其他負荷接入應急供電系統?！?設備的供電電源的切換時間，應滿足設備允許中斷供電的要求。根據供電要求，本設計在地下一層設高低壓變配電室一座，兩路10kV高壓電源進線，高壓母線聯絡，分別為2臺1250kVA變壓器供電，并設有300kW發電機一臺，為醫院的一級負荷中的重要負荷應急供電。1#，2#變壓器低壓母線聯絡，并與發電機應急母線聯絡。手術部供電系統：由低壓配電柜引來兩路專用電源至于手術部層的配電小間內的雙電源轉換開關箱內，且配電間內設有2臺YJS-110kW蓄電池組作為手術部的應急電源。配電小間內的配電箱放射式配電至各手術室的外配電箱。
2.4配電電纜：本建筑為三級甲等醫院，電纜采用低煙無鹵、阻燃類電纜或采用礦物質絕緣電纜。
以上從整體上確定了手術部的用電負荷、供電等級、電纜類型。
3潔凈手術室的電氣設計
3.1照明設計
國家標準規范對手術室的照明作出了嚴格的規定，照度標準為：750lX，顯色指數不應低于：90，眩光值不大于：19，照明均勻度不低于0.7。潔凈手術室中，優先選用節能燈，應采用嵌入式密閉型燈帶，燈具設有防止眩光的機玻璃燈罩。在手術中對于燈光要求不能夠有閃動的地方，因此，熒光燈設置的位置也要在不同的位置上，全方位的進行照射，在照明上，水平方向上的要求就是不能夠低于700lx，垂直方向上不能夠少于水平方向上的二分之一，也要減少其中的炫光，避免手術時間過長導致眼睛疲勞的狀況，在照明設置時，應該采用可以進行調節的照明方式，手術室內不能出現反光。一些要運用局部的手術臺對于照明的要求更高，最為常用的方式就是在手術臺的1.5米處設置無影燈，它的照明度設置在20000lx~100000lx。除了上面幾種照明要求之外，對于手術室的應急燈、看片燈以及正在手術這個標志燈都需要進行完備的設置，為了保證收拾供電的可靠性，對于電氣的供電系統也有更高的要求。
期刊文章分類查詢,盡在期刊圖書館
3.2潔凈手術部的配電設計
在手術室中的供電電源的選擇上，采用的是專用的回路來進行電的供給的，總的配電柜要設置在手術室的非潔凈區，避免對手術室產生影響，在每個手術室中都需要配置配電箱，使之與清潔廊的一側，潔凈廊中是不能設置配電箱的，同時配電箱的箱門也不能夠向著手術室開，主要是應為醫務人員會經過潔凈廊進入手術室，已經經過消毒處理，不能夠受到任何的污染；清潔廊是專用的運輸和進行相關的設備檢修的通道，另外，在《手術部技術規范》11．1．7中有著明確的要求，潔凈手術室的供電和輔助設備層的用電是必須要分開進行供電的，手術室的非治療區域的用電負荷不能夠小于3kVA；治療區域的用電不能小于6kVA。
3.3凈化空調電源設計
從空氣潔凈度的角度考慮，潔凈手術室的要求是非常高的，如何對潔凈手術室的空氣進行凈化處理是最為關鍵的部分，這也是凈化空調存在的必要性，而凈化空調的電源部分作為空調系統的動力來源尤為重要。一般情況下使用一級負荷作為凈化空調的供電電源，這項工程就是在凈化手術室的設備夾層中設置凈化空調的配電箱。在設置凈化空調機組的自控系統時，需要把監控主機放置在護士臺，并且通過預留的通訊接口與醫院整個的自控系統聯網，從而達到監視凈化機組狀態的目的。凈化空調機組每一臺都必須放置一臺控制器，其原理如下：在機組的回水管上面安置機組調節閥，并且設置濕度傳感器在回風口的位置，從而通過傳感器感應室內的溫度以及適度，并且能控制調節法的開啟度；當風管的溫度相較于設定溫度較小時，電加熱器就會自動打開，同時電加熱器有自動過熱保護裝置，當溫度大于90攝氏度時，自動關閉加熱器；主空氣循環機組打開，排風機就開始工作，循環機機組關閉則排風機也同時關機，也就是空氣凈化機組與排風機實施連鎖控制。
3.4潔凈手術室供電安全與接地設計
3.4.1漏電斷路器的應用
按照國際上的規定我們可以知道一般低壓移動設備或者時插座的末端回路過電流動作保護器的額定電流為30毫安，因為當低于30毫安的電流流過人體時，不致于對人體的心室造成傷害或者電擊致死。在IEC的標準規定中，TN-S接地系統對于相關的醫護人員和醫療設備來進行操作和接觸的讓店員插座回路，同時要電流的選擇不能夠大于30mA，同時要增加RCD來進行相應的保護，這種方式主要是保證整個手術的順利進行，像是在進行心臟內部手術等大型的手術時，如果一旦發生了斷電的狀況，會導致生命受到威脅，手術不能夠順利完成，同時RCD是需要設置在一些功率大于5kVA的大型的電氣設備上，同時回路上要設置于一些不重要的線路上，進行心臟手術的設備如果有超過50uA的電流通過人體就會造成死亡，因此，在需要進行心臟手術的醫療設備來說，不能夠采用漏電電流的動作來進行保護，防治出現這種狀況。
3.4.2作局部等電位聯結
潔凈手術室的醫療區域是個特殊的位置，一旦進行醫療的設備發生漏電狀況，會造成無可挽回的后果，因此，為了減少手術室內發生電位差，應該積極的采用等電位聯結的方式，當前，在國際上，為了實現等電位的聯結，采用了防微電機，在我國的《醫院潔凈手術部建筑技術規范》規范中對于潔凈手術室應該設置有的安全保護和等電位接地系統都有著明確的規定，在手術室設置等電位的聯結箱，主要包括手術室內的手術無影燈，手術床，金屬門窗，等。在《醫療電氣規范》4.4.1，4.4.5，4.4.6中指出了醫院應設置應急柴油發電機組，柴油發電機組的連續工作時間，以及醫用UPS的設置和切換時間。此外在設計中尚應注意，為手術供電的UPS應設專用機房，且應做好通風設施，防止在使用過程中，由于設備過熱而發生火災。
3.4.3設置局部IT系統
在潔凈手術室的電氣設計工作中，對于潔凈手術室中的供電系統采用的是IT系統來進行供電，這個系統的配置主要是包括1：1專用的隔離的變壓器，同時變壓器不能夠接地設置，其中要配備監視的裝備，對其中的電流來進行監測，如果一旦在手術過程中發生單相接地的故障，就可以及時的進行相應的報警，醫務人員發現情況之后，可以按照患者的實際情況，來對手術過程來判斷是否需要停止，同時還可以保證患者的人身安全不會受到危險，
為了保證醫院手術室對于供電安全和連續性的全方位的要求，醫院都采用了IT系統，在2005年中國標準化管理委員頒布了國家標準GB16895.24-2005/IEC60364-7-710:2002《建筑物電氣裝置第7-710部分：特殊裝置或場所的要求醫療場所》標準，在這項規定里可以看出：在2類醫療區域，患者區域和手術區域的電器設備回路都應該采用IT系統；同時IT電氣系統在醫療手術室中由絕緣監測儀、隔離變壓器、切換時間≤0.5s的電源以及周圍的報警設備共同組成。
伴隨著我國醫療事業的不斷發展和進步，相關的技術也在不斷的提升當中，潔凈手術取代了傳統的手術室，這是未來發展必然方向。也是為確保人民生命安全的重要保障。為提高全民的生活質量，希望參與潔凈手術室的設計、施工、安裝、監理、建筑單位都能嚴格按照國家相關規范執行，切實做到防患于未然，提升病癥的治療率。
參考文獻：
[1]王曄.醫院潔凈手術室電氣設計[J].現代建筑電氣,2011,08:61-66+76.
[2]陳建萍.醫院潔凈手術室的電氣設計[J].醫藥工程設計,2009,04:65-68.
[3]張帆.關于醫院潔凈手術室的電氣設計[J].山西建筑,2015,11:116-117.
手術室凈化哪家好?山東愛德凈化工程股份有限公司擁有專業的凈化工程二級資質，實力雄厚，經驗豐富，嚴格對凈化工程的每一個細節，保障凈化手術室的質量，是手術室凈化的好選擇。
欲知更多醫療凈化行業知識，敬請關注微信公眾號：Aide-188（愛德凈化供氧）
手術室凈化?車間凈化?實驗室凈化?愛德凈化—山東愛德凈化工程股份有限公司

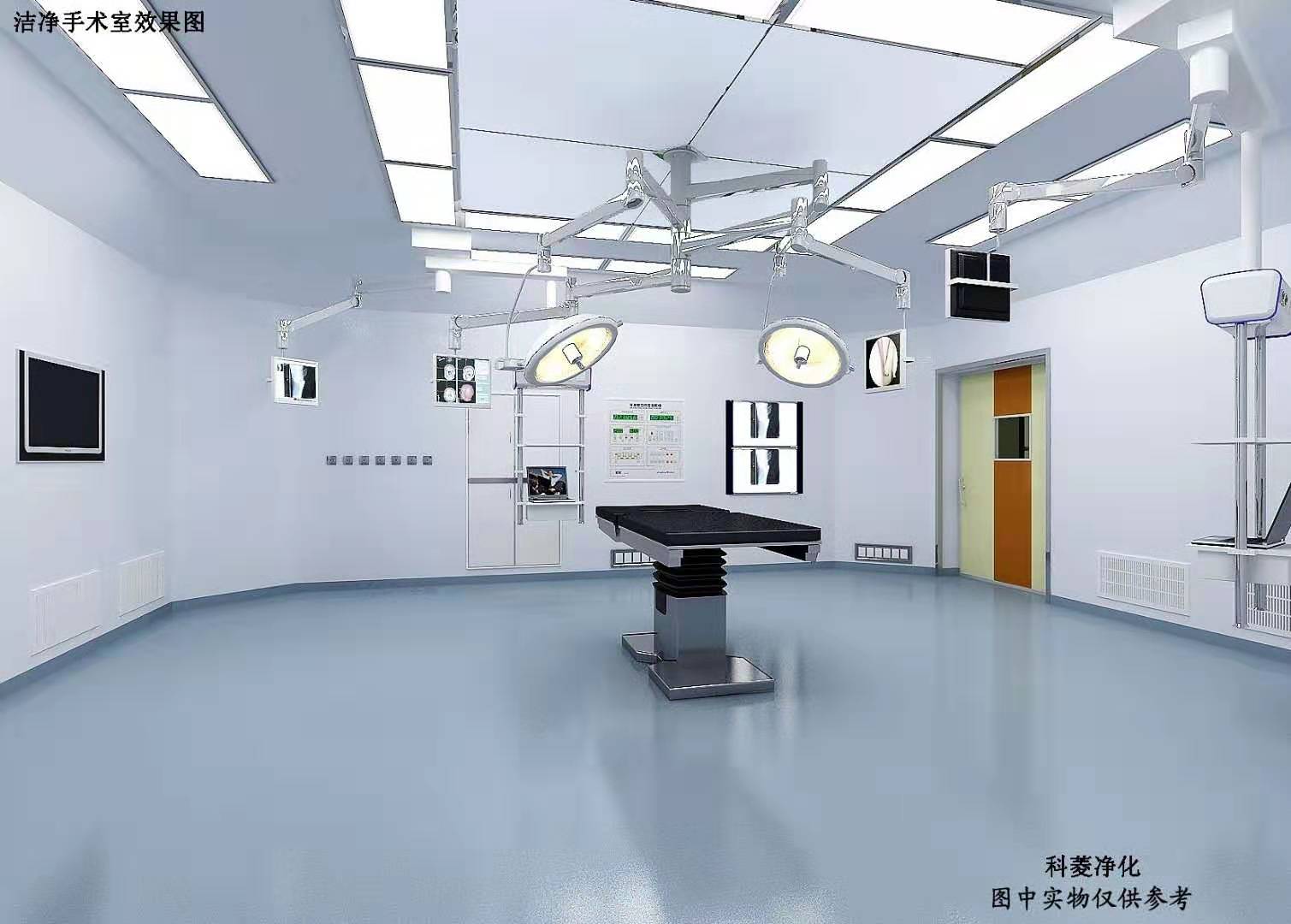

- 潔凈手術部局部過熱的解決方法
- 發布時間：2019-09-09 來源：
-
手術部較好的保溫性，再加上手術部內的人員、燈光及醫療設備的發熱，在出現暖冬時或冬季出現高溫天氣時，手術部內區就需要供冷，而外區受圍護結構的影響，還需要繼續供熱。就會出現同時供冷供熱的要求。醫院手術部空調機組冬夏季冷熱源一般由大樓供給，而醫院集中冷熱源大部使用兩管制，不能解決手術部內區冬季過熱的問題。
要解決冬季過熱這個問題一般有3 種方案：一是采用四管制，二是在手術部內區采用自帶輔助除濕冷源的新風空調機組，三是采用分區兩管制系統。
1 各方案解決冬季過熱的空氣處理過程
以濟南的天氣為例，冬季正常情況下室外溫度為
2 四管制方案
在集中空調水系統的管路設計中常用的有2 種形式，即兩管制和四管制。兩管制的空調箱內有一組盤管，夏天送冷水，冬天供熱水。這種系統使得整個區域在同一時刻只能供冷或供熱，而不能解決冬季手術部外區需供熱，同時內區需供冷的要求。四管制是空調箱裝有冷盤管和熱盤管，兩組水管分別接入冷水和熱水，也就是一年四季不管什么時候，制冷制熱可以隨時切換，可以實現一些房間供熱的同時，另一些房間供冷。兩管制循環空調機組段位與四管制循環空調機組段位如圖 5 所示。四管制需要冷源的同時還要配置熱源，冷、熱水各具一套獨立的管路系統和末端盤管，會加大系統的投資，運行管理相對復雜，管路較多，系統設計較為復雜，管道占用空間較大。由于上述四管制空調系統的特點，很多醫院根據實際需要，采用兩管制，只有在投資者特別注重提高建筑標準、經濟因素相對寬松的才采用四管制。
冬季大樓為醫院手術部空調機組提供熱源，要想通過四管制解決冬季過熱問題，需要再增加冷源及冷水管道系統，需投資費用較高，還要考慮冷源機組放置位置，冬季冷水盤管、管道防凍措施等問題，給實施帶來了很大的難度，在工程實例中采用此方案的也較少。
隨著經濟的發展和社會的進步，醫院建筑日益呈現出一些不同于以前的特點，一般均有室內冷、熱負荷分布不均（如內區與外區、不同朝向、不同人員密度、不同設備發熱等），使用時間和使用要求不同的特點，越來越多的醫院新建筑將要求大樓空調系統采用四管制，手術部冬季過熱問題可通過四管制空調系統得以解決的可行越來越高。
3 自帶輔助除濕冷源的新風空調機組方案兩管制空調系統雖然有不能同時供冷、供熱的局限性，但該空調系統節省初投資和建筑空間；系統簡單，運行管理方便，所以兩管制是集中空調水系統管路設計中普遍采用的一種系統形式。大部分醫院空調水系統也是采用此種形式。在兩管制空調系統上加以優化，彌補兩管制空調系統不能同時供冷、供熱的局限性，又不用像四管制那樣增加太多管道的方案將是不錯的選擇，自帶輔助除濕冷源的新風空調機組就是這類方案。機組段位如圖6 所示。
自帶輔助除濕冷源的新風空調機組在兩管制新風空調機組的基礎上增加了一套制冷系統。是在人們對節省能源的意識不斷提高的基礎上研發的。自帶輔助除濕冷源的新風空調機組不僅可以實現冬季對新風進行降溫處理，還可以在需要除濕的季節對新風進行深度除濕，使循環空調機組在干工況等濕冷卻，可避免傳統除濕再熱方案冷熱量耦合而引起的高耗能問題，是很好的節省能源的可行性方案。
此方案即使在大樓冷源不能保證
由于自帶輔助除濕冷源的新風空調機組所增加的制冷系統放置在新風空調機組內，不用單獨考慮其放置，并且輔助除濕冷源制冷劑為氟里昂，不會出現冬季凍盤管的問題，再加上該機組控制靈活，而且可有效的彌補大樓集中能源的缺陷等優點，雖然此方案增加了部分投資，自動控制系統較復雜，但在工程中采用自帶輔助除濕冷源的新風空調機組解決冬季過熱問題時仍是首選。
4 分區兩管制系統方案
分區兩管制也是對兩管制進行優化，克服兩管制調節差的缺點，減少了四管制空調支管道。設有冷水主管及熱水主管道，冷熱水管只在內區、外區的主管道上進行切換，內區、外區支管道系統仍為兩管制，如圖 7 所示。關于分區的數量，分區越多，可實現獨立控制的區域的數量越多，管路系統也就越復雜，不僅投資增加，而且不好管理，也就有違采用分區兩管制的初衷。需要設計超過3 個以上的分區，要同四管制進行經濟技術比較后才能確定。醫院手術部外區設備一般比較分散，如在設計階段就給予考慮，還是可以解決設備分散布置的問題。
潔凈手術室對溫濕度有著恒定的控制要求，全年處于受控狀態，這要求在大樓停止供冷供熱的過渡季節，需獨立配置冷熱源，采用風冷熱泵空調機組的較多，這為分區兩管制解決冬季過熱提供了條件，也是實現分區兩管制的又一關鍵。在冬季大樓提供熱源，為過渡季節配置的風冷熱泵空調機組作為冷源，只要把需要供冷的內區管道從熱水管道切換到冷水管道上，就可解決內區供冷外區供熱的問題。
分區兩管制與四管制一樣也要做好冬季管道防凍裂措施。因分區兩管制方案增加的費用較少，可實施性較強，在很多工程中得以使用。
5 各方案的能量對比
為方便各方案的節能比較，以某地區冬季為例，室外溫度為
通過冷量計算表可看出3 種方案的總冷量相差不大，而且每個系統所需的冷量較小。四管制方案冷源是為夏天除濕降溫所配置，分區兩管制方案冷源是為過渡季節所配置，冷量遠大于冬季過熱所需冷量，自帶輔助除濕冷源的新風空調機組所配置的冷量與冬季過熱所需冷量相差不是很大。采用四管制方案或分區兩管制方案會出現大馬拉小車的現象，浪費能源，如果管理不當還可能出現管道凍裂的問題；采用自帶輔助除濕冷源的新風空調機組的方案比較節省能源，而且還不會出現凍裂管道的問題。
6 總結
解決冬季手術部內區溫度過熱的各種方案都有其特點，對具體的工程要采用何種方案，要根據工程的實際情況，對各方案進行經濟技術分析，選擇最佳方案。我們相信隨著經濟的不斷發展和新產品的研發，會有更經濟、節省能源的方案在工程中應用。
- 潔凈手術室的空調設計計算及設備參數選型
- 發布時間：2019-09-07 來源：
-
魯ICP備18005055號-1 愛德公眾號 愛德實驗室 愛德供氧 部分圖片源于網絡，如侵權請聯系客服刪除。
在線客服 |
|---|
|
手術室凈化  重癥監護凈化 供應室凈化 藥廠GMP凈化 食品車間凈化 電子車間凈化 化妝品車間凈化 QS灌裝車間凈化 SPF動物房凈化 PCR實驗室凈化 |
