各類放射性射線是人體的感官無法感知的,但其造成的危害卻是十分巨大的,因此在各類實驗室、醫院都會配備專用的射線防護門,用以隔絕絕大部分放射性射線,保證工作人員的安全。那么,射線防護門在實際應用中都具備了哪些功能?

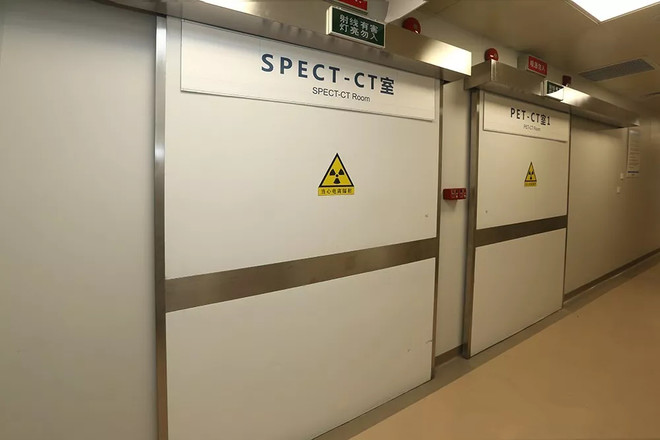

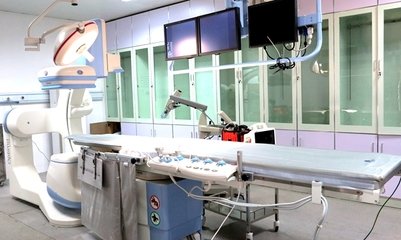

醫用射線防護鉛門案例圖
1、屏蔽功能
x射線防護門一般不銹鋼鋼板、鉛等材料制成外表層,內設龍骨并襯有屏蔽板,屏蔽板會根據不同的環境下射線儀的不同而訂制不同的材料與厚度,使工作人員受到的輻射劑量低于國家規定的數值。
2、連鎖功能
目前比較先進的電動射線防護門可以與照射裝置的電源相連鎖,設計程序使得開門狀態下無法開啟射線機,如果射線裝置在開門狀態下開啟則在2秒內立即關機,得以保證工作人員的安全。
3、自動化功能
射線防護門的開關可以與電腦連接,并在電腦上顯示射線防護門的實時狀態,并在門上的LED顯示屏上顯示工作狀態,實現電腦控制、按鈕控制和手動控制等多種控制方式,真正實現自動化。
4、感應功能
多數射線防護門集成了位置傳感器和紅外探測器,如果在關門過程中有人員接近或觸碰門,則門可以立即停止關閉并自動打開,具有運行行程、限位、時間保護的功能。
總而言之,目前射線防護門的功能已經較為完善,不僅更加人性化,安全性能也在不斷地提升。當然,其所具備的功能也遠不止于此,如何屏蔽更多種類的射線以及如何進一步提升屏蔽率都是目前研究的主要方向,未來,將會有更加輕薄、更加實用、更加人性化、更加安全的射線防護門進入醫院、實驗室,成為工作人員們健康的的“守護神”。
愛德凈化在凈化行業發展多年,擁有較高的知名度,通過眾多凈化工程實踐,積累了豐富的經驗,高效專業,可為各大中小型醫院提供優質的凈化手術室工程服務。欲知更多醫療凈化行業知識,敬請關注微信公眾號:Aide-188(愛德凈化供氧)
隨著國內新版GMP規范的頒布,我國越來越重視醫藥的開發。加之近年來SARS的出現,禽流感的爆發,鑒于目前市場的行情,各地的生物實驗室、獸用疫苗生產廠房便迅速地發展起來。本文將介紹生物實驗室、獸用疫苗車間中的負壓潔凈室在設計、施工、調試過程中需要注意的一些事項。 1負壓潔凈室簡介 目前負壓潔凈室的應用越來越廣泛,大多集中在醫院手術室和病房、制藥廠、生物安全實驗室、動物房等。不同類型、不同用途的負壓潔凈室,工藝布局、生產流程其對潔凈區域的環境要求也各有特點,在滿足通用潔凈室環境要求前提下,如有的需要對高效排風系統進行檢漏;有的需要對潔凈室內沉降菌的含量進行檢測;有的需要對壓差進行特別關注。下面主要針對負壓潔凈室進行介紹,其從設計、施工、調試檢測等負壓潔凈室都要比正壓潔凈室難度要大。 1.1 潔凈室的正壓與負壓的概念 潔凈室中正壓、負壓是相對于大氣壓而言的(絕對正、負壓)。簡單而言正壓就是壓力高于大氣壓,負壓就是壓力小于大氣壓。主要是對凈化空調系統的氣流方向和送風、回風、排風控制。如果只是要保證工作環境潔凈,一般用正壓潔凈室,這是潔凈室中見到的最多的情形,如電子廠房、光伏等。如果是要保證工作環境潔凈又不能對周圍環境造成污染,就需要用負壓潔凈室,如滅活疫苗生產車間、動物房等。當然具體情況會相對復雜,有的廠房是既有正壓又有負壓,具體以正壓為主還是以負壓為主,要根據實際情況來配置。 1.2負壓潔凈室的特點 負壓潔凈室需要的氣流流向不僅要保護產品不受外界污染空氣的干擾,還要保證操作區域內的污染物不會泄露到外界。 負壓區域必須形成有序的壓差梯度,根據各房間防毒等級不同,污染物毒性越大的房間負壓絕對值越高,使每個房間的壓力成階梯排列,以保證這些房間內存在的污染物絕對不會擴散到潔凈走廊,更不會擴散到外界大氣。這一點對負壓潔凈室的生產安全性是至關重要的。 負壓潔凈室的壁板、門窗安裝比較關鍵,因為圍護結構滲露對負壓潔凈室來說是最大的隱患。如有形的孔洞,安裝時封堵不完全導致滲漏;細小的隙縫,安裝時無法封堵導致的滲漏,都會造成圍護結構密封不完全,100%不滲漏是很困難的。 負壓潔凈室壓差梯度的維持比較困難,開門關門,人員進出,設備自身的排氣運行等,都會對壓差產生干擾。 負壓潔凈室的排風系統比較重要,要求高的負壓潔凈室,排風機組通常要設計成一用一備的狀態,且要定期對排風機組的高效進行檢漏。 負壓潔凈室成“黑洞”效應,最負壓的房間,潔凈度最差,干擾最多。 2 設計部分 2.1 大面積負壓潔凈室設計采用無柱結構 對于負壓潔凈室來說,其土建結構的柱子或鋼結構柱子,是圍護結構泄露的最大隱患。雖然施工過程中會采用凈化彩鋼板進行包柱處理,但是靠柱子一側根本沒有空間,沒有辦法進行密封處理。像實驗室這樣較小的負壓潔凈室還好,可以通過空間布局排布進行規避處理,像大面積的負壓潔凈廠房,不但柱子比較多而且工藝流程比較復雜,房間的布局不是特別好調整。對于這樣的負壓潔凈室,在設計時最好采用如汽車站、火車站類似的網架結構屋頂,這樣整個一個大空間將沒有柱子。這樣的無柱結構,既節省出了空間、房間布局美觀又解決了包柱泄露問題。如圖1-1所示:
2.2正壓源負壓匯 負壓潔凈室由于“黑洞”效應,周圍微小粒子會隨著壓差梯度不斷地向負壓絕對值最高的區域吸附,毫無疑問這就是負壓匯,對與這個房間的選擇通常是毒性最大的房間或者是病毒最容易擴散的房間。 正壓源就是在整個負壓區入口的第一個房間(緩沖間),設計成正壓,潔凈送風,無排風或回風,壓力控制在+10Pa~+15Pa,形成一個正壓源。如此設計,潔凈空氣通過門縫滲透到負壓區,同時隔斷了外界的污染空氣進入負壓區的路徑,負壓區內的病毒也無法通過正壓源(緩沖間)擴散到外界,就像安裝了一個氣閘一樣。如圖1-2 所示:
2.3增強滲漏測的潔凈度 負壓潔凈室(尤其在靜壓差很大的房間)任何細小的縫隙都會對房間的潔凈度產生較大的影響,會使房間內的懸浮粒子增多。通常的醫藥潔凈廠房的壁板圍護施工,氣密性不是特別好,即使再好的施工質量也會形成很多細小的縫隙,很難完全的密封,要達到100%的不滲漏是非常困難的。 如果我們只從圍護結構考慮,致力于不斷提高氣密性,將會花很大的代價。從另一個思路考慮,既然有污染空氣從外部滲透進來,如果增強滲漏測的潔凈度,滲透到負壓區的微小粒子將會減少很多。對與圍護結構來說,吊頂上的區域將是最大的滲漏源,設計時可以考慮在吊頂區域增加空調自凈系統,將會很有效的控制負壓潔凈室的潔凈度。如圖1-3 所示:
2.4 壓差梯度設計、換氣次數 負壓潔凈室,壓差梯度設計應當合理,優化平面布局,盡量減少開向普通區域的進口。“一路負到底”是生物安全控制的一條經典理論,即從換鞋間開始一直到最高級別的負壓潔凈室,不斷加大負壓差,可以形成一條有序的負壓梯度,再采用“正壓源”原理,將進入負壓區的第一個口設計成正壓,可以有效地控制潔凈度。這種情況對與比較小的負壓潔凈室是比較好的,如果負壓區比較大房間比較多,這樣可能會導致級別最高的房間負壓差非常高,這樣也是不利的。 換氣次數設計時要充分考慮余量,當潔凈度滿足不了要求時,在保證壓差梯度的時候,同時加大送風量和排風量,以此沖淡微小顆粒。負壓潔凈室存在漏風、高效過濾器堵塞、送風機組與排風機組要匹配協調等,由于現在大多采用空調自控系統,適量考慮換氣次數余量,可以通過自控系統調節措施滿足工藝要求。 2.5 高效排風機組設計 排風機組是形成負壓的關鍵因素,重視負壓潔凈室的排風,不僅在于其排風量,而且還在于其除菌的有效性。所以有些對負壓要求特別嚴的潔凈室,排風機組設計時通常為一用一備的狀態;排風機組為了阻止病毒向外滲漏需要設置高效過濾器,按照規范要求必須逐一對高效過濾排風口進行檢漏,因此在設計時一定要考慮檢漏的操作空間,否則到檢測驗收時再來更換,代價就非常大了。如圖1-4所示:
3 施工部分 3.1 圍護結構 負壓潔凈室,圍護結構安裝時一定要重點關注:壁板安裝時馬槽、可調地軌固定好后要與地面間打膠處理,壁板、頂板的拼縫要雙面打膠處理,且在固定圓弧角R條底座前打一次膠,固定好圓弧角R條底座后進行打膠處理,最后安裝圓弧角R條,安裝完成后再次打膠處理,這樣處理后能有效控制縫隙滲漏;回風夾道內部能打膠的地方全部打膠密封處理;潔凈門易選用密閉鋼制門,負壓潔凈室的門最好是帶門檻,因為掃地條氣密性差,本來就有間隙,如果地面再不平整,漏風量將會很大(門鎖、門鉸鏈、門插銷孔、門固定孔都要用發泡劑進行密封處理);觀察窗易選用成品觀察窗,氣密性比較好;PVC地面或環氧地面與墻板間也要處理好,打膠要牢固、砂漿吸附要緊密。如圖1-5所示:
3.2 技術夾層上的施工 負壓潔凈室吊頂上技術夾層管線施工時,不能按常規的潔凈室施工方式,頂板上除了必須要開孔的地方開孔,管線的固定、支架的安裝都盡量不要固定在頂板上,小到一顆螺絲眼。施工時盡量固定在龍骨上、吊筋上,避免對頂板完整性的破壞。 頂板上所有孔洞進行打膠處理,頂板靠土建墻的邊縫、靠土建結構柱的邊縫用發泡劑進行封堵。
技術夾層,要保持清潔,維持滲漏測的潔凈環境,有利于負壓潔凈室的潔凈度。如圖1-6所示: 3.3 負壓潔凈室內的設備密封 負壓潔凈室內所有的設備要進行密封處理: 大型設備(傳遞窗、滅菌柜、凍干機等):需要在兩個房間之間互通的設備,首先要對設備自身的氣密性進行檢查密封,如設備的外框、設備的門散、設備的把手鎖芯、設備的儀表指示燈等,很多地方都有泄漏點,其次是設備嵌墻安裝的部位要重點關注,做好密封。如圖1-7所示:
電氣設備(開關、插座、燈具、煙感探頭等):開關、插座的接線盒最好采用專用的密閉性接線盒,且穿線接線完畢后將管口進行打膠密封;負壓潔凈區的燈具最好采用吸頂式安裝方式,減少對頂板的完整性破壞,且吸頂式燈具在進線口處做完密封后將燈具的邊框與頂板間、燈罩與燈具邊框都要打膠密封,密封效果比較好;煙感探頭等底座先打膠,密封后安裝探測器,探測器與底座間再打膠密封。如圖1-8所示:
管道設備(進入潔凈區管道、消防箱等):進入潔凈區的管道無需保溫的,裝飾環與壁板間、裝飾環與管道間,做好密封處理;需要保溫的管道,保溫套管易采用成品的保溫套管,密封性能較好;消防箱采購時與現場核對好,盡量少開孔,管道安裝完畢后要把孔洞的間隙進行封堵密封,消防箱也是很大的滲漏源。如圖1-9所示:
通風設備(高效過濾器、回風口、排煙口等):這些設備孔洞開的都比較大,壁板開完洞后先做護邊處理之后才能安裝設備,高效箱邊框處需安裝密封墊。設備安裝就位后,且在保溫前(切記)將潔凈室內、吊頂上設備邊框間隙處做好密封處理。如圖1-10所示: 高效過濾器滲漏是個常談論的話題,對醫藥潔凈室(特別是負壓潔凈室)來說,高效過濾器盡量采用液槽形式的,采用機械式密封保證不滲漏,基本上很難達到。 由于負壓潔凈室,因受到的干擾比較多,壓差維持比較困難,在與潔凈室高效送風口、回風口、排風口處的閥門,一定要選擇無級調閥桿形式的閥門,否則壓差將會非常難調,當然更好的可以選用變風量閥、定風量閥。 4 調試部分 4.1換氣次數的檢測要求 對與動物房、獸藥GMP中C級區域換氣次數規范中要求是≥15次即可,但是GMP第三方測試認證時,是要求換氣次數達到≥20次[7],這個還是比較關鍵的,前期施工前就要仔細看圖紙,核算一下換氣次數,確保滿足GMP第三方測試認證的要求。 4.2 自帶換氣的設備對調試的影響 很多實驗室、動物房的設備都自帶換氣系統,壓差調試時,最好將這些設備開啟到正常的運行工況,否則當房間整體壓差調平衡后,正常生產時再開啟這些設備的換氣系統,壓差又會受到干擾,超過允許波動的范圍,又要重新調試。 4.3 潔凈度粒子分析原因 負壓潔凈室在測試潔凈度時,如果5.0μm顆粒不達標準,則表示潔凈室內大顆粒比較多,潔凈清掃做的不到位,還要仔細打掃衛生;如果0.3μm顆粒不達標準,則表示潔凈室內微小粒子比較多,房間可能存在滲漏,要仔細排查滲漏點,進行堵漏。 5 結論 以上只是對負壓潔凈室在設計、施工、調試過程中遇到的問題略作闡述,希望能夠為相類似的工程建設起到一定的幫助作用,我想隨著科技的發展,新版GMP規范的頒布,潔凈室建設水平的不斷提高,負壓潔凈室的技術將會越來越成熟。
山東愛德凈化工程股份有限公司專注于實驗室系統工程、醫療凈化工程、凈化車間系統工程。具備行業相關經營資質,從工程咨詢設計、施工管理、設備和耗材供應、技術服務,到實驗室認證、維修管理等,為醫療凈化工程、實驗室系統工程、凈化車間系統工程行業提供全面完整的解決方案。欲知更多醫療凈化行業知識,敬請關注微信公眾號:Aide-188(愛德凈化供氧) |

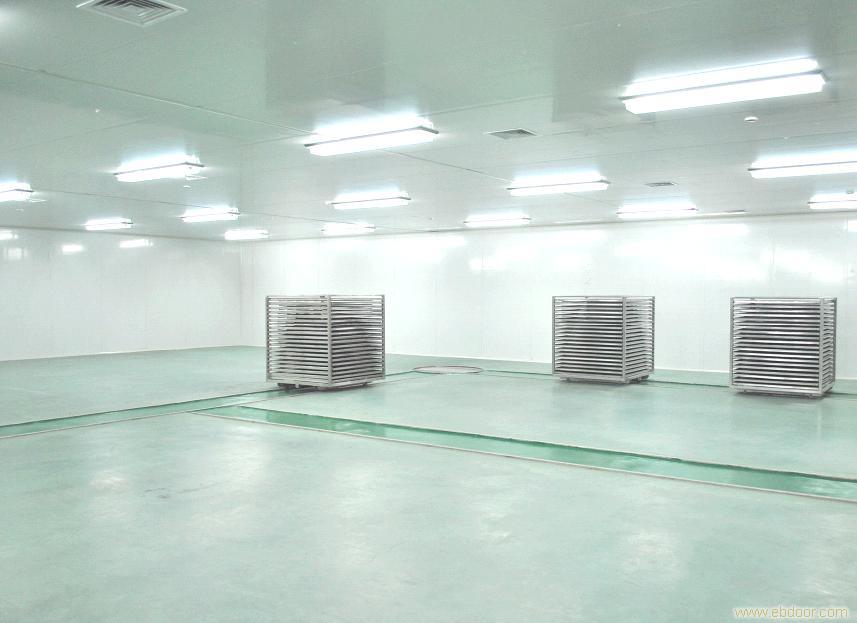

潔凈廠房車間凈化工程的竣工驗收,是在各分部單機試車,無生產負荷系統試車自檢合格后進行。竣工驗收的內容是對各分部工程的單機試車和無生產負荷系統試車的核查,潔凈室(區)性能參數檢測和調試、各分部觀感質量核查,按要求進行功能檢測和調試。
一、潔凈廠房車間凈化工程竣工驗收時,應認真檢查竣工驗收的資料,一般包括下列文件及記錄:
1 圖紙會審記錄、設計變更通知書和竣工圖;
2 各分部工程的主要設備、材料和儀器儀表的出廠合格證明及進場檢驗報告;
3 各分部工程的單機設備、系統安裝及檢驗記錄;
4 各分部單機試運轉記錄;
5 各分部工程、系統無負荷試運轉與調試記錄;
6 各類管線試驗、檢查記錄;
7 各分部工程的安全設施的檢驗和調試記錄;
8 各分部工程的質量驗收記錄。
二、潔凈廠房車間凈化工程竣工驗收的主要測試內容如下:
1 氣流目測;
2 風速和風量測試;
3 空氣過濾器的檢漏;
4 潔凈室(區)的密閉性測試;
5 房間之間的靜壓差測試;
6 空氣潔凈度等級;
7 自凈時間;
8 溫度、相對濕度;
9 照度值;
10 噪聲級;
11 其他建設方需要進行的檢測項目。
三、潔凈廠房車間凈化工程的竣工驗收合格,并經核實批準后,按要求進行功能驗收,功能驗收是在“靜態”進行測試,其主要測試內容如下:
1 檢測空氣潔凈度等級;
2 生產工藝有要求者,還應進行微生物測試或化學污染物測試或特殊表面的潔凈度測試;
3 潔凈室(區)的溫度、相對濕度的穩定性測試;
4 檢測自凈時間;
5 檢測潔凈室(區)的密閉性測試;
6 測定照度;
7 測定噪聲級;
8 需要時,確認和記錄氣流形式和換氣次數;
9 其他需要進行的其他檢測項目。
四、潔凈廠房使用驗收后,應編寫使用驗收報告,其主要內容有:
1 潔凈廠房中各種設施(包括生產工藝設備)等的開啟狀態描述;
2 測試的潔凈室(區)人員及其活動情況的描述;
3 分項測試記錄及分析意見(包括測試點位置、座標等);
4 測試儀器的有效校驗證書;
5 驗收出具相關結論。
山東愛德凈化工程股份有限公司作為國內較具實力的凈化工程公司,有專門項目部負責食品車間凈化、化妝品車間凈化、印刷包裝車間凈化、電子無塵車間凈化的設計、生產、安裝和調試。公司集專業方案設計團隊、健全配套產品渠道、專業系統施工隊伍、完善的售后服務于一體。具備國家建設部門頒發的相關施工資質;擁有一支經驗豐富的工程技術研發團隊;憑借多年來在凈化領域的專業積累,并結合國內多家工程施工管理實踐,為國內客戶提供全面優質整體凈化系統技術支持。如果您想了解更多關于車間凈化施工的信息,歡迎和項目部工程人員進行詳細溝通。欲知更多醫療凈化行業知識,敬請關注微信公眾號:Aide-188(愛德凈化供氧)

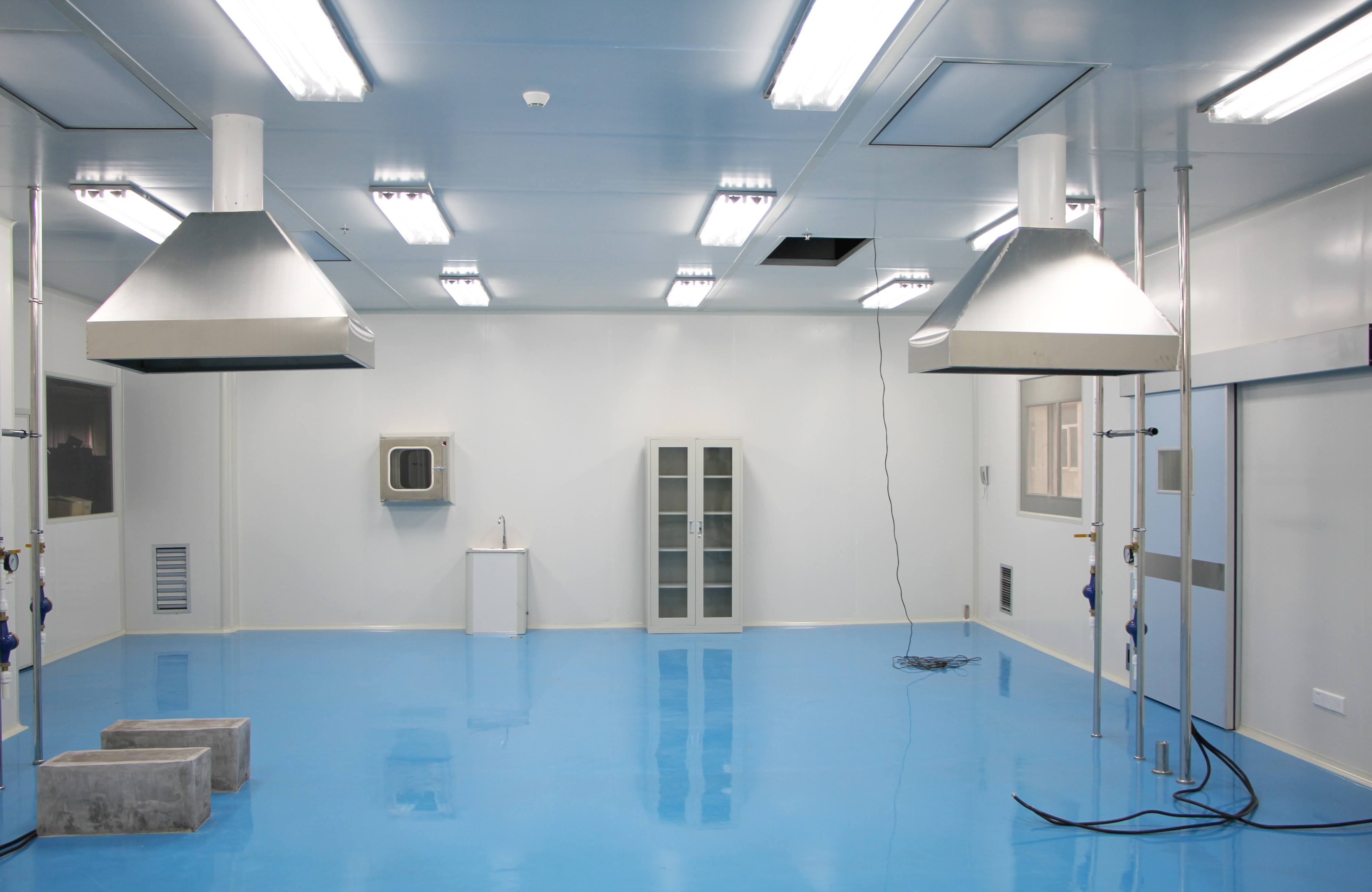

通過實際施工,本文粗略總結了潔凈空調系統施工的要點。首先必須重視材料的選用、采購、保管。在風管制作階段,要具備清潔的加工場所和清潔的加工機具,加工人員要具較高的技術水平和良好素質。風管安裝時要確保施工環境無污染,系統風管必須清潔無塵。
參加安裝的人員要穿戴無塵衣、口罩、鞋套。使用的器具、材料均應擦洗干凈,并以無塵紙檢查合格。潔凈室的防排煙系統不得遺漏。潔凈系統的調試必須制訂周密的計劃,組織相關人員并按有關規范進行。
近年來,潔凈空調的使用在科研、醫療、高科技產品生產、實驗室以及電子產品、精密儀器生產領域已越來越廣泛。隨著潔凈空調使用范圍的不斷擴大,潔凈度的等級也在提高。不少潔凈空調通過精心設計、認真施工,獲得了成功,但也有的潔凈空調系統設計施工完成后因達不到潔凈度要求而降級使用,甚至報廢改作一般空調。
潔凈空調系統的技術要求、施工質量要求高,投資大,一旦失敗,無論從財力、物力、人力上講都會造成浪費,因此要搞好潔凈空調系統,除完美的設計圖紙以外,還要求高質量高水平的施工。本文通過潔凈空調工程的施工,將一些體會介紹給大家,供作交流。
1.制作風管的材料是確保空調潔凈度的基本條件
材料選用。潔凈空調系統風管一般采用鍍鋅鋼板加工。鍍鋅鋼板應選用優質板,鍍鋅層標準宜>314g/m2,且應鍍層均勻,無起殼,無氧化。吊架、加固框、連接螺栓、華司、風管法蘭、鉚釘均應采用鍍鋅件,法蘭墊料應采用有彈性、不產塵、有一定強度的軟橡膠或者乳膠海綿,風管的外保溫可采用容重32K以上難燃PE板,以專用膠粘貼,不得使用玻璃棉等纖維制品。
材料采購。材料采購必須按照計劃按品種選用同種產品中的有質量保證的制造商的產品。實物檢查時還應注意材料規格、材料光潔度,板材還應檢查平整度、邊角角方度、鍍鋅層的粘結度等。材料采購后運輸過程中還應注意保持完好的包裝,防潮、防撞擊、防污染。
材料保管。潔凈空調用材料應設立專用倉庫,或集中存放。存放處要干凈,無污染源,避免潮濕,特別是風閥、風口、消聲器等部件更應嚴密包裝存放。潔凈空調的材料要縮短倉庫存放時間,宜隨用隨進貨。制作風管用的板材應將整件運至現場,避免散件搬運途中引起的污染。
2.把好風管制作關,才能保證系統潔凈度。
2.1風管制作前的準備。加工制作潔凈系統的風管應在相對密封的室內進行。室內的墻壁宜光滑、不產塵、不積塵,地面可鋪設加厚塑料地板,地板與墻體結合處宜用膠帶封貼,避免灰塵產生。風管加工前,室內必須做到干凈,無塵、無污染。可在打掃擦洗干凈后用吸塵器反復清理。制作風管用工具必須用酒精或無腐蝕洗滌劑擦洗干凈后進入制作室內。制作用設備不可能也不必要進入制作室內,但必須保持干凈,無灰塵。參加制作的工員宜相對固定,人員進入制作場所必須配戴一次性無塵帽、手套、口罩,工作服應常換洗。制作用材料應經過二到三次酒精或無腐蝕清潔劑擦洗后,才能進入制作場所待用。
2.2潔凈系統風管制作要點。加工后半成品應再次擦洗后進入下道工序,風管下料咬口后應立即組合成型,不宜久放。風管法蘭加工要保證法蘭平面平整,規格要準確,與風管相配,以保證風管組合連接時接口密封性好。
風管底部不得有橫向接縫,并且盡量避免縱向接縫,規格大的風管應盡量以整板制作,盡可能減少加強筋,必須設加強筋的也不得使用壓筋加強和風管內加強筋。風管制作應盡量采用聯合角或轉角咬口,6級以上的潔凈風管不得使用按扣式咬口。咬口處鍍鋅層損壞的、鉚釘孔處以及法蘭焊接處的鍍鋅層損壞的必須補做防腐。風管接縫翻邊裂縫處及鉚釘孔四周應涂以硅膠密封。風管翻邊必須平整均勻。翻邊寬度及鉚釘孔,法蘭螺孔必須嚴格按規范要求進行。柔性短管必須內壁光滑,一般可選用人造革或塑膠,風管檢查門墊料要用軟性橡膠。
3.潔凈風管的搬運、安裝是確保潔凈度的關鍵.
3.1安裝前的準備。潔凈空調系統安裝前必須按照潔凈室主要施工程序制定進度計劃,計劃必須與其他專業相協調,并且應嚴格按照計劃實施。潔凈空調系統安裝首先必須在建筑專業(包括地面、墻面、樓板)油漆、吸聲、高架地板等方面完成后進行。安裝前在室內完成風管定位、吊點安裝等工作,并對吊點安裝時損壞的墻壁面、樓板進行補漆處理。
3.2室內清潔后,將系統風管運入。風管搬運過程中應注意封頭的保護,風管進入現場前應進行表面清潔工作。
3.3參加安裝的工作人員需經吹淋后,穿戴無塵衣、口罩、鞋套才可進行施工。使用的工具、材料、部件要進行酒精擦洗,無塵紙檢查,符合要求后方可進入施工現場。
3.4風管管件、部件連接應邊打開封頭邊連接,風管內做到無油污,法蘭墊料應為不易老化有彈性強度的材料,并且不得直縫拼接。安裝后開口末端仍要保持封口狀態。
3.5風管保溫應在系統管路安裝及漏風檢測合格后進行,保溫完成后室內必須做到徹底打掃干凈。
4.關于潔凈室的防排煙。
潔凈室啟用后一般均處在正壓狀態,且潔凈室間密閉性好,人流、物流通道曲折,一旦發現火警,疏散、撲救均較困難,同時,由于火源熱量不易散發,因此室內的材、物升溫快,易著火擴大火災面。 目前,國家《潔凈廠房設計規范》修訂稿GB50073-2001中對潔凈室內疏散走道、裝修材料及耐火極限作了嚴格的規定,對排風系統防火、防爆措施、防火閥設置、防排煙措施、消防給水、自動噴淋都作了具體規定。因此,對潔凈室的防排煙系統的施工必須遵照有關規定認真實施,特別要注意的是防排煙的布管及預埋件必須與建筑專業相配合,同步進行,確保不漏項。
5.認真有序試車,確保潔凈空調系統一次調試成功。
5.1潔凈空調系統安裝完成后必須對空調間、空調機房進行清理、清潔,一切無關的物件必須全部清除,并認真檢查空調間及機房的墻、頂、地面的油漆是否破壞并補全,認真檢查設備的過濾系統,對于送風系統末端可直接安裝風口(潔凈度6級以上系統可安裝高效過濾器),認真檢查電氣,自動控制系統,供電系統,確認各系統完好后方可進行試車。
5.2制定詳細的試車計劃,安排參加試車的人員,準備必備的工、器、量具。
5.3試車必須在統一組織、統一指揮下進行。試運行過程中新風濾網2小時更換一次,裝有高效過濾器的末端應定時更換、清洗,一般4小時一次。試運行必須連續進行,運行情況可從自動控制系統了解各空調間、設備房的各項數據,并通過自動控制系統實施調節。潔凈空調試運行的時間必須符合GB50243-2002規范中規定的時間。
5.4經過試運行,系統達到穩定后可進行各項指標的測試。測試內容包括風量(風速)、靜壓差、空氣過濾器泄漏、室內空氣潔凈等級、室內浮游菌和沉降菌、空氣溫濕度、室內氣流流形、室內噪聲等項指標,也可按照設計潔凈度等級或在商定驗收狀態下的等級要求進行。
6.施工實例
公司近年來按以上方法施工的潔凈空調系統均獲得了成功,其中潔凈度要求較高、試調效果最理想的是江蘇省蘇州吳江某電子產品廠房。該工程系臺資企業,潔凈空調面積6000平方米,其中3000平方米為電腦蕊片外殼加工區,潔凈度等級7級,溫度要求±0.2℃,濕度要求±5%.另3000平方米為電腦組裝區,潔凈度等級6級,溫度要求±0.02℃, 濕度要求±1‰。潔凈度7級區采用風冷熱泵集中空調,上送上回,使用潔凈空調機四臺(二備二用)。
潔凈度6級區采用DDC六管制風機盤管加新風形式。新風由高架地板內向室內送入,新風支管設在回風柱內,每個支管均設一個電動調節閥進行自控。該工程經認真施工,嚴格檢查,試車運行后檢測一次成功。6級潔凈空調區達到接近5級標準,7級空調區達到6級標準。整個檢測過程由業主聘請臺方檢測小組進行,工程完工后業主非常滿意。
總之要保證潔凈空調系統施工的成功,應抓住以下原則:
嚴格把好材料采購關,把好工序無塵檢查關。
建立各項制度,保證潔凈空調施工。
加強施工人員的技術及素質教育。
備足備全各種工具器具。
愛德凈化是一家專業從事食品無菌車間、GMP潔凈車間、電子無塵車間、食品醫藥包裝車間、醫療器械車間、實驗室凈化等項目的設計、施工、調試、安裝為一體的凈化工程公司。欲知更多醫療凈化行業知識,敬請關注微信公眾號:Aide-188(愛德凈化供氧)

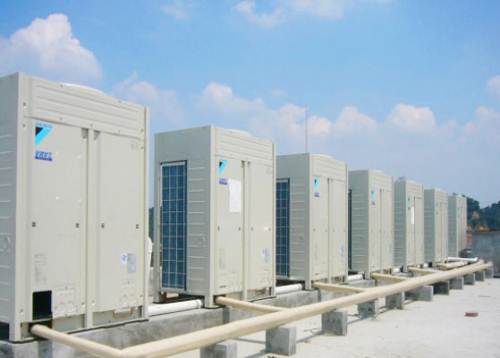

潔凈空調系統的主要節能措施:
1、設計時要有節能理念。
為降低潔凈室的能量消耗,潔凈室的規劃、設計是十分重要的環節。
(1)盡量選擇大氣污染小、產塵量少的場地建廠;廠內布置時潔凈室應布置在污染少的場所,注意朝向的安排,加強綠化帶的設置等。
(2)潔凈室的平面布置應盡量減少潔凈室的面積或減少潔凈度要求嚴格的潔凈室面積;能不設置在潔凈室內的工序、設備應設在非潔凈區;恰當的確定各類房間的空氣潔凈度等級,不應隨意提高潔凈度要求;組織好人流、物流和安排好輔助用房;與相關專業配合選擇好潔凈室的形式、空間布置等。
(3)合理確定墻體、頂棚構造及選材,特別注意圍護結構的確定及建材選擇,門窗的構造及選材;在立面選型、門窗數量的確定注意潔凈室的特點,避免大窗、多窗以降低冷量損失。
(4)控制系統的新風量和排風量。凈化空調系統的運行中,新風量的多少在很大程度上決定系統的耗能大小,設計時一般多考慮人的舒適度因素,取參考值的上限,而往往在生產中操作者并不多,由此帶來的能耗也常被忽略。系統中所有的排風量一般都是靠新風來補充的,排風量應根據室內的工作狀況進行必要調節,可以將排風量控制在適當的范圍內,既可滿足工藝條件對排風的要求,又可減少系統所消耗的新風量,減少凈化空調系統對新風處理所消耗的冷、熱量。新風盡量采用集中處理,這樣也利于應用地下水預冷、除塵和加濕。
(5)管路設計中盡可能減少系統的阻力。管路設計中減少系統的阻力,也可達到降低送風動力消耗的效果。盡量避免長距離送風,縮短風管長度,減少彎頭、三通等產生阻力的風管構件。在滿足風速要求的前提下,采用低風速送風,選擇合適的風速,能降低過濾器的阻力。
(6)采用二次回風處理。為降低電能耗,在可避免交叉污染的情況下通過亞過濾,盡量使用回風。二次回風不但能滿足溫濕度及潔凈度要求,而且大大節省空調機組的能源消耗,空調機組運行費用可節省2/3左右。采用二次回風系統相對于一次回風系統,既可節省設備投資,又可降低運行成本。
(7)根據不同季節調控溫濕度。在滿足生產工藝的前提下,從節能的角度出發,需要確定合適的潔凈度等級、溫度、相對濕度等參數。
(8)減少潔凈室換氣次數。在保證潔凈效果的前提下,減少換氣次數、送風量是節能的重要手段之一。換氣次數與生產工藝、設備先進程度及布置情況、潔凈室大小及形狀,以及人員密度等密切相關。
(9)適當降低照明強度。潔凈室照明應以能滿足工人生理、心理上的要求為前提。對于高照度操作點可以采用局部照明,而不宜提高整個車間的低照度標準。
(10)綜合利用潔凈氣流。將工藝過程和空調系統的熱回收,是可以直接獲益的節能措施。對于無塵粒影響的藥廠潔凈室,實行潔凈氣流串聯,將潔凈室按潔凈度高低串聯起來,初的送風經過別送至低級別的房間后再回到空調機組,可省去若干過濾器。對于以消除余熱為主、凈化要求不太高的房間,可交叉利用潔凈氣流,并采用下送上回流向,下送可減少送風速度,提高送風溫度,減少溫差,而上回則可提高回風溫度。
(11)考慮熱回收。設計時考慮選用熱回收裝置,對于排風量較大的系統,可通過轉輪式熱交換器或管式熱交換器,利用熱交換原理,把排風的能量回收到新風中,使新風得到預處理。據估算,這可節省運行費25%以上,具有可觀的經濟意義。
(12)實現空調系統的自動控制和電機的變頻調節。潔凈室凈化系統環境一般可分為2個時間段:即有人操作時間和維護潔凈時間。維護潔凈時間對凈化空調系統要求相對要簡單些。設計自動控制和風機變頻調節可以滿足這2個時間段的不同要求,雖在初期投資中增加一些投入,但在實際運行后,節省的運行費用使初始投資很快地得到回收,有著明顯的經濟效益。但在施工和運行管理上有著相應的嚴格要求。
2、設備選擇考慮節能途徑。
潔凈室工藝裝備的設計和選型,在滿足機械化、自動化、程控化和智能化的同時,必須實現節能化。采用冷凍機、風機、水泵和換熱設備;采用電氣裝置(含照明),合理配線;合理配置設備,盡力防止大馬拉小車現象;采用回風冷(熱)量回收裝置、排氣冷(熱)量利用裝置;在合適的條件下采用冷凍機的冷凝熱利用裝置;生產設備的冷(熱)量回收;合理配置公用動力設備,如采用自由冷卻系統、冷熱電聯產等;選擇低阻的過濾設備,風機和水泵的壓頭選擇不宜過高;電動設備好采取變頻措施;空調末端設備的選擇必須考慮能量效率、可控性、可靠性和成本與效果等因素。同時,應采取必要的技術措施減少生產設備的排熱量,降低排風量。如盡可能采用水冷式設備,并加強潔凈室內生產設備和管道的隔熱保溫措施,減少排熱量,降低能耗。
3、施工時要灌輸節能思想。
(1)在實際施工過程中,安裝人員往往更多考慮施工的易操作性,缺乏節能觀點。只有重視了施工質量,才能保證設計時的節能降耗措施落到實處。
(2)加強系統的密閉性,減少系統的泄漏點。凈化空調系統的余壓大,從而就要求整個系統的高嚴密性。系統任何地方出現泄漏點都造成能量的喪失。控制風管系統漏風的重要環節是施工現場,應從風管、構件的制作,拼裝、安裝及檢驗上層層把關。同時加強維護結構的氣密性處理,控制門、傳遞窗等的泄漏量。
(3)加強隔熱、保溫。潔凈室墻體、吊頂(或屋面)、門窗的構造和材質的選擇以及風管、水管、設備等,均要對它們加強隔熱保溫,對局部有特殊溫度要求的房間地面也要保證地面材料的隔熱性。在隔熱保溫施工中,保溫材料要保質保量,施工工藝和施工質量必須符合規范要求。
4、運行管理時要強調節能降耗。
(1)提高運行管理人員的素質。設計上的節能凈化空調系統能否真正節能,與運行管理的水平和規范化操作使用不無關系。應加強對運行管理人員的專業培訓,提高他們的專業素質,實行節能目標責任制。
(2)系統維護工作要勤,解決問題要及時。通風系統中過濾器運行一段時間后兩側風壓就會增大,無疑會導致系統中阻力上升、能耗增加、設備損傷,故應對系統中過濾器定期進行清洗或更換。管道保溫材料受濕、受損都會降低保溫性能,造成的能量損失也在所難免,必須及時維護或更換。注意冷水機組與周圍環境熱交換是否暢通,保證換熱翅片表面的清潔和不受腐蝕。維護人員要及時做到換熱系統中水質進行處理或對系統進行清洗,防止熱交換系統設備的結垢而導致傳熱效果的下降。
(3)嚴格按自控系統的要求操作。節能措施與可靠的自控系統是分不開的,而自控系統對運行管理者又提出了更高的要求。凈化系統的使用者和運行管理者,應當制定一系列制度和措施來保證自控系統的有效運轉,把它作為凈化空調系統正確操作使用的重要內容,這樣才能實現節能降耗的目的。
5、潔凈空調系統的其他節能措施。
(1)非工作時間采用值班風機運行,關閉系統中的新風機、循環風機和排風機。
(2)過渡季節全空氣系統采用變新風比調節方式。
(3)盡量利用天然能源作空調系統的預冷和預熱,如:太陽能、地下水、土壤能等。
(4)利用蓄冰和蓄熱等優惠政策等。
高耗能已成為潔凈空調系統運行一個無法回避的現實,如何降低潔凈空調系統的能耗,無疑對我們工程技術人員和管理者提出了更高的要求,責任和任務更加重大,前景也更廣闊。
潔凈空調系統的主要節能措施。
1、設計時要有節能理念。
為降低潔凈室的能量消耗,潔凈室的規劃、設計是十分重要的環節。
(1)盡量選擇大氣污染小、產塵量少的場地建廠;廠內布置時潔凈室應布置在污染少的場所,注意朝向的安排,加強綠化帶的設置等。
(2)潔凈室的平面布置應盡量減少潔凈室的面積或減少潔凈度要求嚴格的潔凈室面積;能不設置在潔凈室內的工序、設備應設在非潔凈區;恰當的確定各類房間的空氣潔凈度等級,不應隨意提高潔凈度要求;組織好人流、物流和安排好輔助用房;與相關專業配合選擇好潔凈室的形式、空間布置等。
(3)合理確定墻體、頂棚構造及選材,特別注意圍護結構的確定及建材選擇,門窗的構造及選材;在立面選型、門窗數量的確定注意潔凈室的特點,避免大窗、多窗以降低冷量損失。
(4)控制系統的新風量和排風量。凈化空調系統的運行中,新風量的多少在很大程度上決定系統的耗能大小,設計時一般多考慮人的舒適度因素,取參考值的上限,而往往在生產中操作者并不多,由此帶來的能耗也常被忽略。系統中所有的排風量一般都是靠新風來補充的,排風量應根據室內的工作狀況進行必要調節,可以將排風量控制在適當的范圍內,既可滿足工藝條件對排風的要求,又可減少系統所消耗的新風量,減少凈化空調系統對新風處理所消耗的冷、熱量。新風盡量采用集中處理,這樣也利于應用地下水預冷、除塵和加濕。
(5)管路設計中盡可能減少系統的阻力。管路設計中減少系統的阻力,也可達到降低送風動力消耗的效果。盡量避免長距離送風,縮短風管長度,減少彎頭、三通等產生阻力的風管構件。在滿足風速要求的前提下,采用低風速送風,選擇合適的風速,能降低過濾器的阻力。
(6)采用二次回風處理。為降低電能耗,在可避免交叉污染的情況下通過亞過濾,盡量使用回風。二次回風不但能滿足溫濕度及潔凈度要求,而且大大節省空調機組的能源消耗,空調機組運行費用可節省2/3左右。采用二次回風系統相對于一次回風系統,既可節省設備投資,又可降低運行成本。
(7)根據不同季節調控溫濕度。在滿足生產工藝的前提下,從節能的角度出發,需要確定合適的潔凈度等級、溫度、相對濕度等參數。
(8)減少潔凈室換氣次數。在保證潔凈效果的前提下,減少換氣次數、送風量是節能的重要手段之一。換氣次數與生產工藝、設備先進程度及布置情況、潔凈室大小及形狀,以及人員密度等密切相關。
(9)適當降低照明強度。潔凈室照明應以能滿足工人生理、心理上的要求為前提。對于高照度操作點可以采用局部照明,而不宜提高整個車間的低照度標準。
(10)綜合利用潔凈氣流。將工藝過程和空調系統的熱回收,是可以直接獲益的節能措施。對于無塵粒影響的藥廠潔凈室,實行潔凈氣流串聯,將潔凈室按潔凈度高低串聯起來,初的送風經過別送至低級別的房間后再回到空調機組,可省去若干過濾器。對于以消除余熱為主、凈化要求不太高的房間,可交叉利用潔凈氣流,并采用下送上回流向,下送可減少送風速度,提高送風溫度,減少溫差,而上回則可提高回風溫度。
(11)考慮熱回收。設計時考慮選用熱回收裝置,對于排風量較大的系統,可通過轉輪式熱交換器或管式熱交換器,利用熱交換原理,把排風的能量回收到新風中,使新風得到預處理。據估算,這可節省運行費25%以上,具有可觀的經濟意義。
(12)實現空調系統的自動控制和電機的變頻調節。潔凈室凈化系統環境一般可分為2個時間段:即有人操作時間和維護潔凈時間。維護潔凈時間對凈化空調系統要求相對要簡單些。設計自動控制和風機變頻調節可以滿足這2個時間段的不同要求,雖在初期投資中增加一些投入,但在實際運行后,節省的運行費用使初始投資很快地得到回收,有著明顯的經濟效益。但在施工和運行管理上有著相應的嚴格要求。
2、設備選擇考慮節能途徑。
潔凈室工藝裝備的設計和選型,在滿足機械化、自動化、程控化和智能化的同時,必須實現節能化。采用冷凍機、風機、水泵和換熱設備;采用電氣裝置(含照明),合理配線;合理配置設備,盡力防止大馬拉小車現象;采用回風冷(熱)量回收裝置、排氣冷(熱)量利用裝置;在合適的條件下采用冷凍機的冷凝熱利用裝置;生產設備的冷(熱)量回收;合理配置公用動力設備,如采用自由冷卻系統、冷熱電聯產等;選擇低阻的過濾設備,風機和水泵的壓頭選擇不宜過高;電動設備好采取變頻措施;空調末端設備的選擇必須考慮能量效率、可控性、可靠性和成本與效果等因素。同時,應采取必要的技術措施減少生產設備的排熱量,降低排風量。如盡可能采用水冷式設備,并加強潔凈室內生產設備和管道的隔熱保溫措施,減少排熱量,降低能耗。
3、施工時要灌輸節能思想。
(1)在實際施工過程中,安裝人員往往更多考慮施工的易操作性,缺乏節能觀點。只有重視了施工質量,才能保證設計時的節能降耗措施落到實處。
(2)加強系統的密閉性,減少系統的泄漏點。凈化空調系統的余壓大,從而就要求整個系統的高嚴密性。系統任何地方出現泄漏點都造成能量的喪失。控制風管系統漏風的重要環節是施工現場,應從風管、構件的制作,拼裝、安裝及檢驗上層層把關。同時加強維護結構的氣密性處理,控制門、傳遞窗等的泄漏量。
(3)加強隔熱、保溫。潔凈室墻體、吊頂(或屋面)、門窗的構造和材質的選擇以及風管、水管、設備等,均要對它們加強隔熱保溫,對局部有特殊溫度要求的房間地面也要保證地面材料的隔熱性。在隔熱保溫施工中,保溫材料要保質保量,施工工藝和施工質量必須符合規范要求。
4、運行管理時要強調節能降耗。
(1)提高運行管理人員的素質。設計上的節能凈化空調系統能否真正節能,與運行管理的水平和規范化操作使用不無關系。應加強對運行管理人員的專業培訓,提高他們的專業素質,實行節能目標責任制。
(2)系統維護工作要勤,解決問題要及時。通風系統中過濾器運行一段時間后兩側風壓就會增大,無疑會導致系統中阻力上升、能耗增加、設備損傷,故應對系統中過濾器定期進行清洗或更換。管道保溫材料受濕、受損都會降低保溫性能,造成的能量損失也在所難免,必須及時維護或更換。注意冷水機組與周圍環境熱交換是否暢通,保證換熱翅片表面的清潔和不受腐蝕。維護人員要及時做到換熱系統中水質進行處理或對系統進行清洗,防止熱交換系統設備的結垢而導致傳熱效果的下降。
(3)嚴格按自控系統的要求操作。節能措施與可靠的自控系統是分不開的,而自控系統對運行管理者又提出了更高的要求。凈化系統的使用者和運行管理者,應當制定一系列制度和措施來保證自控系統的有效運轉,把它作為凈化空調系統正確操作使用的重要內容,這樣才能實現節能降耗的目的。
5、潔凈空調系統的其他節能措施。
(1)非工作時間采用值班風機運行,關閉系統中的新風機、循環風機和排風機。
(2)過渡季節全空氣系統采用變新風比調節方式。
(3)盡量利用天然能源作空調系統的預冷和預熱,如:太陽能、地下水、土壤能等。
(4)利用蓄冰和蓄熱等優惠政策等。
高耗能已成為潔凈空調系統運行一個無法回避的現實,如何降低潔凈空調系統的能耗,無疑對我們工程技術人員和管理者提出了更高的要求,責任和任務更加重大,前景也更廣闊。
山東愛德凈化工程股份有限公司成立于2010年08月,十年致力于醫院特殊科室建設,是潔凈手術部凈化、潔凈手術室裝修、ICU病房施工、新生兒NICU施工、CCU病房、醫院檢驗科、中心供應室裝修、層流病房施工、靜脈配置中心設計施工的專業化企業。公司集專業方案設計團隊、健全配套產品渠道、專業系統施工隊伍、完善的售后服務于一體。具備國家建設部門頒發的相關施工資質;擁有一支經驗豐富的工程技術研發團隊;憑借多年來在凈化領域的專業積累,并結合國內多家工程施工管理實踐,為國內客戶提供全面優質整體凈化系統技術支持。欲知更多醫療凈化行業知識,敬請關注微信公眾號:Aide-188(愛德凈化供氧)

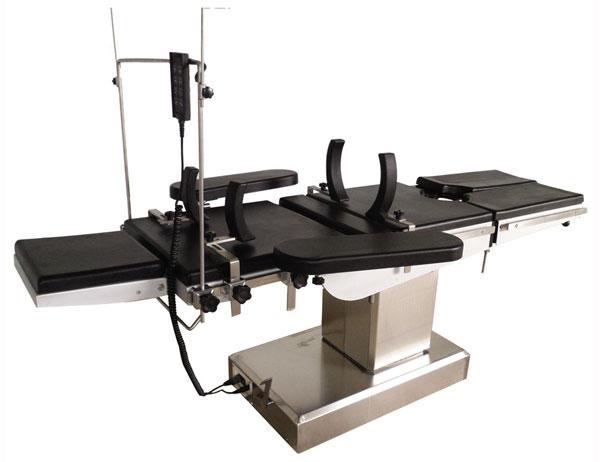

手術床(也有一種叫法手術臺)是醫生在手術過程中必要的工具。是安置病人讓醫生更方便提供手術環境最重要的工具。手術床主要有電動手術床和液壓手術床。如果按用途分為:多功能手術床、婦科手術床、骨科手術床等。今天我們來為大家啊介紹下潔凈手術室中電動手術床的使用和保養方法
電動手術床的使用注意事項
1、按下手按控制器面板上的電抓開關,以進入操作準備階段。
2、正確啟動與釋放底座剎車。階下底座旁的剎車助板,并移到固定桿下固定。以啟動中央機械式煞車裝工來固定手術臺。
3、防止憊外傷害
(1)防止傾倒:打開底座剎車后,未鎖定和固定電動手術床。此時操作手術臺或旅移轉換病人,可發生手術床移位、傾例。成病人墜床。所以完成調節操作后一定要鎖定手術床。
(2)防止夾傷或壓傷:當釋放底座剎車時,請勿把腳放工在底座下。
(3)防止絆倒:電a線放于適當的位t.避免行走時被絆倒。
(4)防止觸電:當電器檢修蓋或控制零組件被移走時,請勿操作或維修手術臺。
(5)防止灼傷:使用電刀時,防止病人皮膚接觸手術床的金屬部位,避免旁路灼傷。
4、手按控制板應掛在手術床側面鋼軌上。其線路應避面夾傷、壓傷。防止線路報壞。
5、勿放I重物于電源線上或讓推車輟過電派線。
6、勿讓病人坐在手術床的頭板、手價板或腿板上。過重重母可造成配件彎曲報壞。頭板與隴板最大載盆40kg.當兩腿板分開超過450時,只可毅爪20kg。手術床承受的爪最不宜超過150kg。
7、勿將物品、配件或重物放于手術床底座的外蓋上。
8、手術床和附件的清洗、消毒
(1)使用含表面活性荊和磷膠鹽的弱玻性清沽荊清沽手術床和附件。
(2)手術床的消毒應使用含乙限荃的表面消毒劑稀釋消毒手術床,不能使用抓、含抓化合物及含乙醉的混合物,以免腐蝕金屬表面。
(3)勿使用清潔劑和清水噴灑或沖洗底座,防止內部的電氣控制系統短路報壞、零部件生銹或故障。
(4)勿連續操作油壓馬達超過5分鐘。以避免故障。
9、購買時盡量統一廠家,以減少使用和管理的混亂。同時配件也可通用。避免重復閑置、資源浪費。
10、購l時盡足統一廠家。以減少使用和管理的倪亂。同時配件也可通用。避免重復晌置、資派浪費。
11、做好配件管理,在不使用時應有序地放置在專用放皿架上。定期檢查。以防遺失和損壞。
12、掌握電動手術床的正確閱節方法及不同況件的用途及安裝方法。
13、定期檢查電動手術床的功能。由專業人員做好保養工作。確保手術需要。電動調節式手術床要按時充電。以方便術中使用。
電動手術床工作使用現狀
電動手術床與其他手術床對比手術床是手術治療用基本醫療器械之一,從分類上來說主要分為:輕便手術床、手動液壓傳動手術床和電動手術床。輕便手術床一般用薄鋼板、型鋼或其他材料制造,主要由床架和床面2部分組成。結構簡單輕便,適合一般診療、檢查等外科手術使用,不使用時可以折疊或拆卸,便于裝載和運輸,可以在簡易手術室、帳篷、手術方艙、民房內展開;也適于其他特殊場合,如用于野戰及野外救治的便攜式醫療多功能診療床。相較于傳統的手術床,其主要特點表現為可折疊、體積小、質量輕、攜帶方便。
手動液壓傳動手術床采用氣缸作為執行元件來控制臺面的各個動作。其主要工作過程為:當打開氣缸閥門時,氣缸的上、下腔連通,此時可調節活塞至所需位置;關閉氣缸閥門后,氣缸上、下腔隔開,這是由于氣缸內氣體壓力作用可保持活塞位置不變。由于電動手術床采用的是電動液壓傳動機構,在有線遙控器或紅外遙控器的控制下,配合腳控制盤,方便手術者直接調整,還可配圖2適用于不同體位的電動手術床央鎖定或松開。其軸承全部密封防水,易清洗,手術中的水、血跡和縫線頭等絕不會纏繞在軸承中。頭腳傾和左右傾只需輕輕按捏頭部手柄就可獲得臨床需要的體位。腿板和背板關節均帶有氣體彈簧缸支撐結構,使各種調節輕柔、靜音、無震動,同時有效保護關節結構,防止患者傾倒。按照國人的個體特征,我國醫療器械行業標準規定:手術床面長2m、寬0.48m,全臺面前后傾角不小于25°、左右傾角不小于20°,頭板面上折角不小于30°、下折角不小于45°,背板面上折角不小于80°,背板與座板面夾角上折角不大于90°、下折角不大于160°,腰板面下折角不小于90°,腰橋升高不小于0.12m。同時,行業標準還要求:手術臺產品要盡量采用雙腿板面結構,雙腿板面在同一平面內可向兩外側轉動,轉動后兩腿板面內側間夾角不小于180°臺面,所有調整均采用無級變動式。
電動手術床的保養
1、手術床不使用時,必須擦洗干凈,拔掉電源插頭。
2、手術后要對手術進行清洗,消毒,擦干后用防塵布將臺面蓋好,以免臺面污染和劃傷;手術床應經常保養、維護,有部分緊固件松動和零件部件有問題,要及時修復。
3、若長期不使用,應定期對產品的各項功能進行簡單操作;保養,以免造成各項功能失靈。
山東愛德凈化工程股份有限公司成立于2010年08月,十年致力于醫院特殊科室建設,是潔凈手術部凈化、潔凈手術室裝修、ICU病房施工、新生兒NICU施工、CCU病房、醫院檢驗科、中心供應室裝修、層流病房施工、靜脈配置中心設計施工的專業化企業。公司集專業方案設計團隊、健全配套產品渠道、專業系統施工隊伍、完善的售后服務于一體。具備國家建設部門頒發的相關施工資質;擁有一支經驗豐富的工程技術研發團隊;憑借多年來在凈化領域的專業積累,并結合國內多家工程施工管理實踐,為國內客戶提供全面優質整體凈化系統技術支持。欲知更多醫療凈化行業知識,敬請關注微信公眾號:Aide-188(愛德凈化供氧)
在潔凈空調金屬風管的施工過程中,只有根據它的使用要求,采取嚴格的質量控制措施,才能保證其質量要求。
一般來說,潔凈空調金屬風管與一般空調金屬風管相比,有四個不同的使用要求:
1.風管內應保持清潔
2.2.密封性要求高;
3.3.平整度要求高
4.4.風管內靜壓值高。
本文主要論述潔凈空調金屬風管密封性的保證措施及檢測方法。
1 潔凈空調金屬風管密封性的保證措施
(1)風管的咬口形式采用單咬口、聯合角咬口。
(2)金屬風管的連接形式采用角鋼法蘭連接。
(3)在板材尺寸能夠滿足下料要求,損耗率不會太大的情況下,可考慮把彎頭、三通等配件制作成與直線段連成一體,減少法蘭接口。
(4)風管直管制作盡量減少縱向拼接縫,不應有橫向拼接縫。矩形風管邊長小于或等于900mm時,其底面板不得有拼接縫,大于900mm時,不應有橫向拼接縫。
(5)風管的咬口縫、鉚釘縫、法蘭翻邊四角等縫隙處涂上密封膠(如中性玻璃膠)。涂密封膠前應清除表面塵土和油污。
(6)法蘭密封墊采用5mm橡膠板或8501阻燃密封膠帶。
(7)風管與法蘭連接時,風管翻邊應平整并緊貼法蘭,寬度不小于7mm.
(8)法蘭螺孔和鉚釘孔間距不應大于100mm.矩形法蘭四角應設螺孔。彎頭、三通等管件內設置導流片用平頭鉚釘固定,嚴禁采用抽芯鉚釘。鉚釘處涂密封膠。
(9)軟接頭采用角鋼法蘭連接。
2 采用漏光法檢測潔凈空調金屬風管的密封性漏光法檢測在風管吊裝后,保溫前進行。漏光檢測采用分段檢測。可根據風管內繩索拉動的順暢程度,風管的檢測長度盡可能長些來分段,以減少檢測的次數,提高工作效率。重點檢查的部位為彎頭、三通等管件板材轉折處,法蘭四角翻邊、鉚釘處。按照《通風與空調工程施工質量驗收規范》(GB50243-2002)附錄A的規定,中壓系統每10m接縫,漏光點不大于1處,且100m接縫平均不大于8處為合格。但是,該規定尚不能滿足漏風測試要求。因此,在采用漏風測試前,應保證沒有漏光點。
3 漏風量測試
3.1 漏風量測試的儀器
下面介紹筆者使用的漏風試驗裝置(圖2)。該裝置的組裝參考《潔凈室施工及驗收規范》(JGJ71-90)附錄正壓風管式漏風量測試裝置。
(1) 測試離心風機9-19№4A(1704m3/h,3253Pa,3kW)
(2) 畢托管與傾斜式微壓計(YYT-200B,0~200 mmH2O)
(3) 熱球式電風速儀(QDF-3型,0.05~30m/s)
3.2 漏風量測試的方法
(1) 先用鍍鋅鋼板封堵檢測風管的各個出口。然后將風管漏風測試裝置的進風管與檢測風管連接,利用測試離心風機向風管內鼓風,調節風機入口處的風量調節閥。使進風管內靜壓值P上升并保持在700Pa.
(2) 進風管內的靜壓用畢托管與傾斜式微壓計測量。
(3) 進風管的風速用熱球式電風速儀測量。根據測得的風速與進風管的截面積計算進風量Q(m3/h)。此時的進風量Q即為漏風量。
4 漏風量的計算過程4.1 對空氣流態的判斷
∵試驗風機的風量為1704m3/h,進風管的管徑為φ300.
∴風速v=6.7m/s
又∵1個大氣壓下,30OC空氣的運動粘滯系數=16.6*10-6 (m2/s)
∴Re===121084
∵Re>2000
∴空氣的流態為紊流,流量的計算公式不能按層流考慮,風管內流速分布的大致剖面圖如圖3所示。
4.2 漏風量大小的確定
漏風量的大小按分割成如圖4的1個圓錐體與1個圓錐臺的體積之和考慮。
Q測——漏風量(m3/h)
d——進風管管徑 (m)
v1——進風管截面圓心a處的風速 (m/s)
v2——進風管截面b處的風速 (m/s), b點與a點之間的距離為d/4.
Q測=3600{π()2(v1-v2)+[π()22v2-π()2v2]}
=3600π(v1+6v2) (m3/h)
=75πd2(v1+6v2) (m3/h)
4.3 本漏風測試裝置的漏風量計算公式
Q測=21.2(v1+6v2) (m3/h)。
5 漏風量測試的合格標準根據《潔凈室施工及驗收規范》(JGJ71-90)的規定:潔凈度1000級(含1000級)到低于100級的系統其漏風率η≤2%;潔凈度高于100級(含100級)的系統其漏風率η≤1% .
漏風率的計算公式:η=Q÷Q額×100%
Q額——設計風量 (m3/h)
6 靜壓值P不能保持在700Pa時漏風量的換算公式靜壓不能保持在700Pa時,應進行換算.使測試時的靜壓穩定保持在某個P值(Pa),根據測得Q測值按以下公式換算成靜壓為700Pa時的漏風量Q.
Q=Q測(700/P)0.65 (m3/h)
7 漏風量測試的另一合格標準根據《通風與空調工程施工質量驗收規范》(GB50243-2002),風管系統分成高、中、低三個壓力等級。系統在不同工作壓力等級下,單位面積風管單位時間內的漏風量Q‘(m3/h m2)應分別滿足三個不同的公式。一般說來,潔凈空調系統為中壓系統。因此,應滿足中壓系統的公式Q’≤0.0352P0.65(m3/h m2)。這里P指的是系統的工作壓力。
Q‘=(m3/h m2)
S—檢測風管的表面積(m2)
漏風量測試的方法與計算公式跟前文相同。
8 檢測結論采用科學的檢測方法來檢驗風管的密封性,使風管的施工質量符合規范的要求。
(1) 經漏風檢測后不能達到合格標準時,可采用向風管內鼓風,然后聽聲、用手心捂各個可疑的漏風點;重新把燈泡放置于風管內用肉眼觀察漏光點等方法找出漏風點。然后,在漏風處打密封膠,扭緊法蘭螺栓。無法修補時,應拆除重新制安。最后,再測試一遍漏風量直至符合要求為止。
(2) 本漏風量測試裝置的儀器較常見,組裝測量方便;漏風量的計算公式簡單易算。
(3)本漏風測試裝置測量的漏風量比實際漏風量略小。但是,經過實踐檢驗,只要測量的漏風量符合本文提到的兩本規范中的任何一本的合格標準,風管的密封性完全能夠滿足使用要求,調節要求。
(4)只有嚴格按照國家施工規范施工,做好以上所談的風管密封性的保證措施,才能達到漏風量的合格標準。
(5)被檢測風管的表面積越大,壓力上升越慢,漏風量越大。
(6)檢測合格的系統,由于設計時一般風機的風量已考慮加大10%左右,所以實際測得的總風量往往比設計風量大。
山東愛德凈化工程股份有限公司致力于醫療凈化工程、實驗室系統工程、潔凈廠房系統等領域,經過多年的發展,積累了豐富的行業經驗,獲得了“中國3.15消費者可信賴產品”“2017年度暖通凈化行業優秀工程商”“2017年度企業股改市上市掛牌獎”等榮譽,是潔凈工程行業的實力企業。欲知更多醫療凈化行業知識,敬請關注微信公眾號:Aide-188(愛德凈化供氧)
眾所周知,靜電的產生無處不在。隨著科技進步、超大規模集成電路和微波器件大量生產和運用,器件尺寸的變小和芯片內部的柵氧化膜變薄,使器件承受靜電放電的能力下降。在電子產品的生產中,從元器件的預處理、裝配、焊接、清洗、三防、測試都有可能因靜電放電造成對器件的損害,因此凈化廠家必須要對電子廠凈化車間的防靜電提出相應的要求。
1、防護范圍
所有與生產相關的設施設備、工具、人員、工作臺面、包裝材料、存放環境、作業過程,均要采取靜電防護措施,納入管理。生產設備:插件線、焊接線、貼片機、插件機、波峰焊機、AOI、飛針測試儀等。生產工具:焊臺、吸錫器、元件盒、周轉車等。
2、防護措施
2.1 建立防靜電接地系統
(1)人體靜電防護系統:包括防靜電的腕帶、工作服、鞋襪、工作帽、手套等,這種整體的防護系統兼具有靜電泄漏與屏蔽功能。為避免操作者在拿放元器件或印制板組件時,人體靜電損傷元器件,裝配作業、檢驗、測試、包裝等相關人員必須采取建立人體防靜電接地系統。
(2)電子廠凈化車間操作裝置靜電防護接地系統
a.電子廠凈化車間的工作臺面接地系統采用防靜電接地工作臺面、工作椅:鋪防靜電臺墊或地墊,通過1MΩ的電阻連接到通向地線的導體上。
b.設備接地系統
從生產現場的 SMT 生產線、波峰焊機、AOI、飛針測試儀等設備接出地線,連接到地線上,實現低阻抗接地。
c.器具接地系統
各種器具、工具工作表面由防靜電材料制造,電烙鐵、吸錫器等要接地。使用防靜電周轉車、元件盒、周轉箱、包裝袋。周轉車鋪防靜電臺墊,每部車拖一條金屬鏈到地面,以泄放電子廠凈化車間運行時產生的靜電荷。
山東愛德凈化工程股份有限公司作為國內較具實力的凈化工程公司,有專門項目部負責食品車間凈化、化妝品車間凈化、印刷包裝車間凈化、電子無塵車間凈化的設計、生產、安裝和調試。公司集專業方案設計團隊、健全配套產品渠道、專業系統施工隊伍、完善的售后服務于一體。具備國家建設部門頒發的相關施工資質;擁有一支經驗豐富的工程技術研發團隊;憑借多年來在凈化領域的專業積累,并結合國內多家工程施工管理實踐,為國內客戶提供全面優質整體凈化系統技術支持。如果您想了解更多關于車間凈化施工的信息,歡迎和項目部工程人員進行詳細溝通。欲知更多醫療凈化行業知識,敬請關注微信公眾號:Aide-188(愛德凈化供氧)
層流手術室進入調試階段的標志是:承建商已經按照雙方確認的合同文件、設計文件,完成層流手術室所有施工安裝任務,并經中間驗收符合規范要求,不存在影響凈化空調系統調試的整改工作。
一、潔凈空調系統調試前需確認的事項
1.空調系統冷熱源設備能正常開機運行,并按照潔凈手術部凈化空調系統要求,提供溫度、流量、壓力參數滿足要求的冷熱水;
2.設備用電源已經過調試,能正常供電;
3.設備加濕用水源已經能夠正常供應;
圖1 層流手術室潔凈空調系統調試圖
4.層流手術室、空調機房、凈化空調循環機組、潔凈空調新風機組、潔凈空調風管系統、供回水管路系統、冷凝水排放管路系統、加濕水管路系統均做完清潔或試壓工作;
5.層流手術室潔凈空調系統調試項目參見圖1。
二、潔凈空調系統單機調試
(一)強弱電一體化機組控制柜單機調試檢查電源、電流是否符合要求;接線端子上電線松緊是否合適;電氣控制元器件(總微型斷路器MCB、交流接觸器、熱繼電器、中間繼電器)是否能夠正常吸合和斷開;PE線銅排接駁、N線銅牌接駁是否符合安全要求;通電后,風扇是否正常工作;ACX36.000 控制器主要用來控制機組的啟停、值機控制、紫外線殺菌燈開、關, 溫濕度控制、故障報警控制、顯示等。檢查DDC 控制器接線是否符合要求,通電后,通過手操器是否能夠正確傳遞控制信號;與情報面板之間的通訊是否正常。
(二)PTC 電加熱器單機調試
給出控制信號后, 是否分級開啟、溫度保護是否正常;把設定溫度調到高于室內溫度,并且沒有熱水信號,PTC電加熱器會根據DDC控制信號的大小以二進制的方式進行分級導通。
(三)層流手術室情報控制面板單機調試
遠程控制凈化空調機組開關機信號通訊是否正常;遠程調節情報面板上的溫濕度設置值,觀察機房強弱電一體化機柜內DDC 控制器上顯示是否相符。
(四)變頻器調試
變頻器控制送風機電機電源頻率從而改變電機的轉速。在變頻器正常且已提供AC380V電源的情況下,變頻器上指示燈亮綠燈;若亮紅燈或紅燈不停閃動表示變頻器或變頻器配件存在異常現象,要停電檢查。變頻器紅燈不停閃動時,要關斷主電源,等紅燈熄滅后再重新上電,若綠燈亮表示正常, 紅燈依然亮表示變頻器有故障。
(五)空調水系統電控閥門單機調試
1.給出控制信號后, 電動水閥開啟、關閉是否正常、開度和控制要求是否相符;把設定溫度調到高于室內溫度,并有熱水信號,熱水閥會根據DDC控制信號的大小自動打開相應的開度;夏季可用手動開關人為轉換成熱水工況。
2.把設定溫度調到低于室內溫度,冷水閥會根據DDC 控制信號的大小自動打開相應的開度。
3.空調風系統防火閥、電動密閉閥、雙位電動定風量閥門、止回閥、多葉對開手動調節閥、風壓傳感器、壓差開關單機調試。
4.電控裝置:給出控制指令,觀察開關狀態、開啟、關閉開度是否符合要求,是否存在異常聲音、發熱、氣味。
5.手動控制裝置:檢查開啟、關閉靈活程度,是否存在滯澀現象。
(六)加濕器單機調試
1.給出加濕信號后,加濕蒸汽電動閥開啟度是否符合要求,進水閥、排污開關能否正常工作、PID 比例調節精度是否滿足要求;加濕器通電,把設定濕度調到高于室內濕度,加濕器會進水并進行加濕。
2.夏季濕度高,無法調高設定濕度時,只需把回風濕度信號線脫開,加濕器即投入工作,調試完成后把脫開的信號線復原。
(七)潔凈空調循環、新風、排風機組的單機調試
1.電機葉輪旋轉方向正確、運轉平穩、無異常振動與聲響,其電機運行功率應符合設備技術文件的規定。在額定轉速下連續運轉兩小時后,滑動軸承外殼最高溫度不得超過70;滾動軸承不得超過80。
2.風機轉向的檢查:在“變頻”狀態下,當風機轉向相反時,調換電機電源線的相序。在“定頻/應急”狀態下,當風機轉向相反時,調換電柜總電源進線的相序。
三、層流手術室靜態狀況下的潔凈空調系統聯合調試
當潔凈空調系統內設備完成單機調試,符合設計和規范要求后,進入聯合調試,聯合調試主要檢查:通風與空調工程的控制和監測設備,應能與系統的檢測元件和執行機構正常溝通,系統的狀態參數應能正確顯示,設備聯鎖、自動調節、自動保護應能正確動作。
(一)消防連鎖
當送風、回風、排風管上防火閥關閉時,機組立即關閉,并發出報警信號。
(二)高溫保護
當機組出現異常高溫的情況時,立即切斷加熱器的電源。
(三)缺風保護
因皮帶松動或系統阻力增大而導致風量降低到某數值時,即關閉所有的加熱、加濕設備。
(四)防凍保護
在寒冷的北方地區,當表冷器后的風溫低于5時,機組自動停機,并發出報警信號。
(五)加濕聯動信號
電極加濕器與送風機組聯鎖控制,送風機運行且機組無缺風狀況時,電極加濕器才能工作。
(六)加濕輸出信號
測量濕度低于設定濕度時,DDC 控制器根據內部控制程序輸出,加濕器根據輸出信號大小控制加濕量的大小。
(七)冷水閥熱行器
DDC控制器根據內部控制程序輸出0~10V制冷信號,冷水閥根據輸出制冷信號大小控制冷水流量大小。
(八)熱水閥熱行器
DDC控制器根據內部控制程序輸出0~10V加熱信號,熱水閥根據輸出加熱信號大小控制熱水流量大小。
(九)回風溫濕度傳感器
測量回風管上的溫度和濕度,向機組DDC控制器提供手術室溫濕度檢測信號。
(十)送風壓力傳感器
檢測機組送風壓力大小,向DDC控制器提供4mA~20mA 送風壓力檢測信號。
(十一)新風除濕機
當冷水盤管后的風溫在12~ 16范圍內,且除濕機組無故障時,除濕機投入運行。
(十二)新風防凍電預熱
冬季停機,且盤管后風溫低于5時,防凍電預熱自動投入。
(十三)停機延時
正常停機時,其順序為:關加濕器、關加熱器、關水閥,延時3 分鐘再關風機、關新風閥。
(十四)以上項目正常后繼續開機空吹24小時,對潔凈手術室墻、頂、地面、裝備、送回排風口、送風天花再次進行清潔
(十五)安裝各類過濾器,并進行過濾器檢漏
(十六)過濾器壓差報警
粗、中效和高效過濾器堵塞時,發出清洗更換的報警信號。
(十七)風量、風速調試、換氣次數預檢
對級層流手術室達到100 級潔凈度的手術風速,根據實測情況進行調節,調至綜合性能檢測結果不應小于0.27m/s,并不應超過《醫院潔凈手術部建筑技術規范》(GB50333-2013)規定區和有局部100 級的級潔凈輔助用房中達到100 級潔凈度的區域,應先測其工作區截面平均的風速上限1.2 倍。
(十八)靜壓差調試
在潔凈區所有門都關閉的條件下,從平面上最里面的房間依次向外或從空氣潔凈度級別最高的房間依次向低級別的房間,測出有孔洞相通的相鄰兩間潔凈用房的靜壓差,在測試過程中進行調整,調至綜合性能測定結果應大于規范規定值。
測定高度距地面0.8m,測孔截面平行于氣流方向,測點選在無渦流無回風口的位置。檢測儀器為讀值分辨率可達到1Pa 的斜管微壓計或其他有同樣分辨率的儀表。
(十九)潔凈度預檢
級層流手術室和潔凈輔助用房預檢測前,系統應已運行15min,其他潔凈房間應已運行40min。在確認風速、換氣次數和靜壓差的檢測無明顯問題之后,再預檢含塵濃度。
(二十)溫濕度調試
在層流手術室內情報控制面盤上遠程調控溫濕度指標, 達到設置值后, 用溫度儀、濕度計實測對照, 根據多次實測數據, 對DDC 進行糾偏調整,直至控制精度一致并滿足規范要求。
(二十一)按照規范要求進行照度、噪音預檢
四、結束語
按照層流手術室潔凈空調調試流程,在完成單機調試后,進入系統聯合調試階段,須參照規范要求的參數中值,邊調試邊預檢,一直調至規范允許的合適參數之后,把狀態點固定,并記錄調試數據,編寫運行操作、維護手冊,為竣工交付前綜合性能檢測做好準備。至此,層流手術室潔凈空調的施工圓滿完成。
愛德凈化在凈化行業發展多年,擁有較高的知名度,通過眾多凈化工程實踐,積累了豐富的經驗,高效專業,可為各大中小型醫院提供優質的層流手術室工程服務。欲知更多醫療凈化行業知識,敬請關注微信公眾號:Aide-188(愛德凈化供氧)
